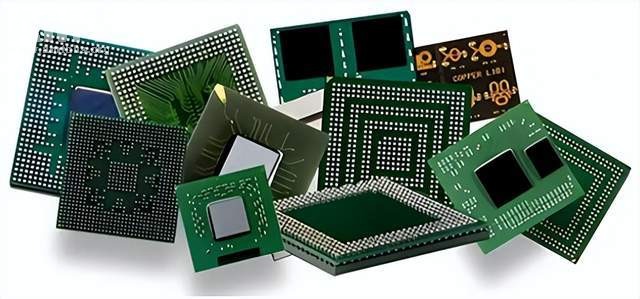

集成电路封装技术从2D到3D的演进，是一场从平面铺开到垂直堆叠、从延迟到高效、从低密度到超高集成的革命。以下是这三者的详细分析：

一、物理结构：从平面到立
2D封装代表了最传统的形式。所有芯片和无源器件都并排平铺在同一个基板（通常是PCB或陶瓷基板）的XY平面上。芯片通过四周的焊盘与基板连接，没有任何堆叠概念，结构简单。
2.5D封装是向三维迈进的关键过渡。它的核心创新是引入了一个“中介层”。这个中介层（通常是一块带有硅通孔的硅片或有机材料）像一个微型的“中转站”或“高密度互连桥梁”，被安装在基板之上。芯片则被并排放置或轻微堆叠在这个中介层上，而非直接安装在基板上。这使得部分芯片脱离了基板，悬于其上方。
3D封装则实现了真正的三维立体集成。它摒弃了中介层，将多个逻辑芯片或存储芯片像盖高楼一样直接垂直堆叠在一起。芯片之间通过贯穿其内部的硅通孔进行直接、最短路径的连接，形成了最紧凑的立体结构。
二、电气连接：从长路径到垂直直连
2D封装主要依靠基板内部的金属布线和过孔进行水平方向的信号传输。芯片与基板的连接通常使用键合线，这是一种细小的金属线，从芯片表面的焊盘连接到基板焊盘。这种路径较长，引入的电阻和电感较大，导致信号延迟和功耗成为瓶颈。
2.5D封装的电气性能实现了飞跃。它通过微凸点将芯片焊接到中介层上，再利用中介层内部极其精细的高密度布线实现芯片间的互连。最后，信号通过中介层自身的硅通孔垂直传导至下方的基板。中介层提供了远超普通基板的布线密度和信号传输性能，显著缩短了芯片间的互连距离，实现了高带宽和低延迟。
3D封装将互连性能推向了极致。它通过TSV直接垂直穿透芯片本体，结合芯片之间的微凸点，实现了层与层之间的直接通信。这种方式的互连路径是所有技术中最短的，带来了极高的带宽、极低的延迟和功耗，是真正意义上的“垂直直连”。
三、集成度、性能与应用场景
2D封装的集成度最低，受限于基板的面积和布线能力。但其技术最成熟、成本最低，是绝大多数传统消费电子和简单芯片（如MCU、电源管理芯片）的首选。
2.5D封装实现了较高的集成度和性能。它完美解决了将不同工艺、不同功能的芯片（如先进制程的CPU/GPU和专用存储芯片HBM）高效集成在一起的问题。它广泛应用于对带宽和性能有极致要求的领域，如高性能计算（HPC）、人工智能（AI）加速卡、高端FPGA等。台积电的CoWoS和英特尔的EMIB都是其典型代表技术。
3D封装代表了集成度的顶峰。它最大限度地利用了三维空间，实现了极致的体积小型化和性能最大化。其主要挑战在于技术难度极高、成本高昂，且需要解决由堆叠带来的散热和应力问题。它主要应用于高密度存储器（如3D NAND Flash） 以及需要将逻辑芯片与存储芯片进行最紧密集成的场景（如台积电的SoIC、英特尔的Foveros），以满足未来计算对超低延迟和超高能效的需求。
总而言之，这三种技术并非简单的替代关系，而是根据性能、成本和应用需求共存并发展的技术路线。2D满足主流市场，2.5D攻克高性能领域，而3D则面向未来，探索集成的终极形态。
