一、深沟球轴承

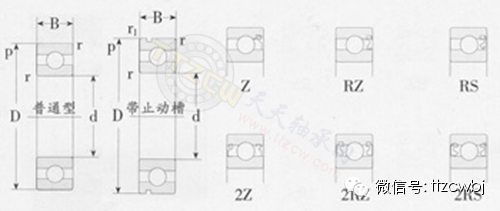

基本型的深沟球轴承由一个外圈，一个内圈、一组钢球和一组保持架构成。深沟球结构分密封和开式两种结构，开式是指轴承不带密封结构，密封型深沟球分为防尘密封（-Z单面防尘盖；-2Z双面防尘盖）和防油密封（-RS/-2RS接触式密封；-RZ/-2RZ非接触式密封）。防尘密封盖材料为钢板冲压，只起到简单的防止灰尘进入轴承滚道。防油型为接触式油封，能有效的阻止轴承内的润滑脂外溢。另外还有种带止动环的深沟球轴承（后缀N）以及宽内圈的深沟球轴承（后缀WB）

深沟球轴承主要承受径向载荷，也可同时承受径向载荷和轴向载荷。当其仅承受径向载荷时，接触角为零。当深沟球轴承具有较大的径向游隙时，具有角接触轴承的性能，可承受较大的轴向载荷，深沟球轴承的摩擦系数很小，极限转速也很高。



二、调心球轴承

调心球轴承由于外圈滚道面呈球面，具有自动调心性能，可自动补偿由于轴的挠曲和壳体变形产生的同轴度误差，适用于支承座孔与轴不能保证严格同轴度要求的部件中。
主要用来承受径向载荷，也可同时承受较小的轴向载荷，但不能承受纯轴向载荷。与同尺寸的调心滚子轴承相比，其承载能力低，但极限转速较高。

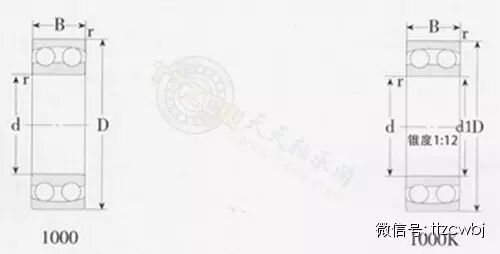

调心球轴承有圆柱孔和圆锥孔（1：12，后缀为K）两种结构，当外径小于200mm时一般采用钢板保持架或尼龙保持架（后缀为TN），但当大于200mm时也可采用黄铜实体保持架。

三、圆柱滚子轴承

圆柱滚子与滚道为线接触轴承。负荷能力大，主要承受径向负荷。滚动体与套圈挡边摩擦小，适于高速旋转。

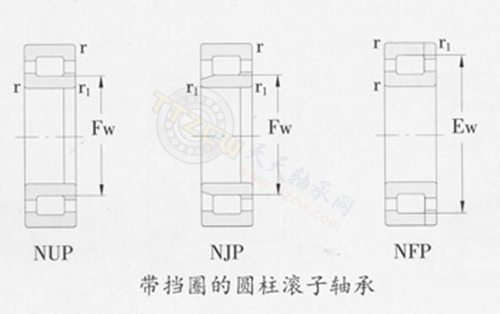

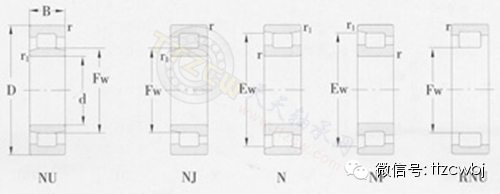

单列圆柱滚子轴承：1)无挡边：NU、NJ、N、NF、RNU；2）有挡边：NUP、NJP、NFP。

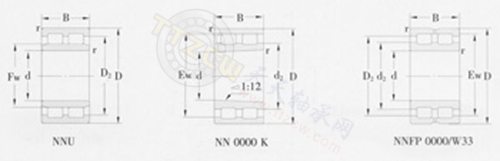

双列圆柱滚子轴承：分为圆柱孔或圆锥孔两种，适用于机床主轴支承。

四列圆柱滚子轴承：冶金行业各类轧机轴承，该类轴承径向承载负荷高，但不能承受轴承向力。

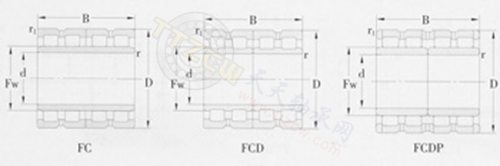

FC型：两个带挡边的外圈、全套滚子和保持架的外圈组件，一个内圈；
FCD型：两个带挡边的外圈、全套滚子和保持架的外圈组件，两个内圈；
FCDP型：两个带挡边的外圈、全套滚子和保持架的外圈组件，两个内圈，两个平挡圈、一个中挡圈。多采用黄铜实体保持架。

四、调心滚子轴承

具有两列对称型球面滚子，外圈有一条共用的球面滚道，内圈有两条与轴承轴线倾斜一角度的滚道，具有良好的调心性能，当轴受力弯曲或安装不同心时轴承仍可正常使用，调心性随轴承尺寸系列不同而异，一般所允许的调心角度为1~2.5度，该类型轴承的负荷能力较大，除能承受径向负荷外轴承还能承受双向作用的轴向负荷，具有较好的抗冲击能力，一般来说调心滚子轴承所允许的工作转速较低。特别适用于重载荷或振动载荷下的工作。
调心滚子轴承的内孔分为圆柱孔和圆锥孔（锥度一般多为1:12，也有1:30后缀为K30）两种。

五、角接触球轴承

角接触球轴承极限转速高，可同时承受径向载荷和轴向载荷，也可承受纯轴向载荷，其承受轴向载荷的能力由接触角决定，随接触角增大而增大。

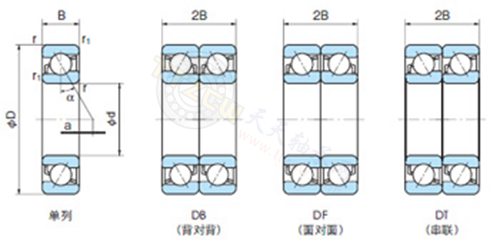

角接触球轴承可配对为成对双联轴承(背对背DB、面对面DF或串联DT)，以承受双向轴向载荷或联合载荷。
成对双联轴承在机床主轴、轧机轧辊上用作定位轴承，可承受双向轴向载荷，与轴承箱为间隙配合。
角接触球轴承分为单列角接触、双列角接触和四点角接触。其中单列角接触包括70系列、72系列、718系列和719系列，接触角为15度，25度和45度。
双列角接触球轴承广泛用于小汽车的前轮轮毂，较大的型号多用于定位使用。

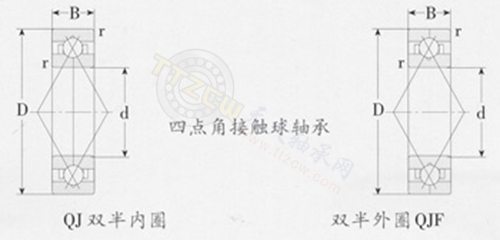

四点角接触球轴承多用于轧机轧辊定位使用，包括QJ系列、QJF系列。

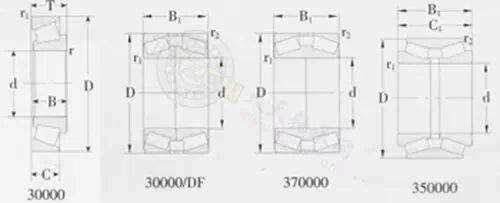

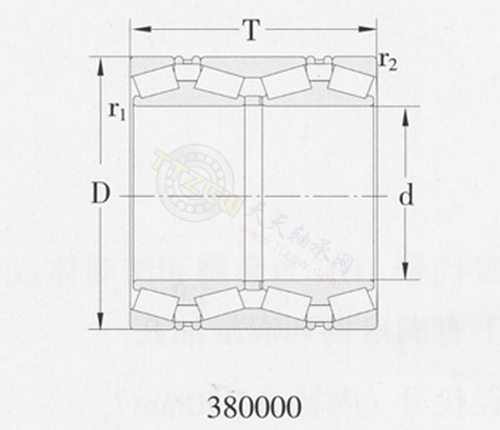

六、圆锥滚子轴承

圆锥滚子轴承的内、外圈滚道为锥形滚道。滚道之间装有圆锥滚子，若将外圈滚道、内圈滚道及圆锥滚子的锥面延伸，最终汇聚于轴线上一点，使得沿滚道上的任意点的圆周速度都是相同的，在工作过程中，滚动体运动为纯滚动。
圆锥滚子轴承主要用于承受径向、轴向联合载荷，轴承的轴向承载能力由接触角决定，接触角越大，轴向承载能力越大，较大锥角的还可以单独承受轴向载荷。
圆锥滚子轴承为分离型轴承，由滚子和保持架及内圈构成内组件，能与外圈分开安装。

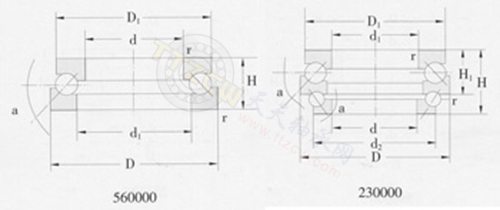

七、推力球轴承

推力球轴承由轴圈、座圈、钢球和保持架组成,与轴相配合的套圈称做轴圈，与外壳相配合的套圈称做座圈，座圈的安装面呈球面的轴承具有调心性能，可以减少安装误差的影响。
推力球轴承主要用来承受轴向载荷，可以传递大的轴向载荷，而不能承受径向载荷。此类轴承主要应用于汽车转向机构、机床主轴等。

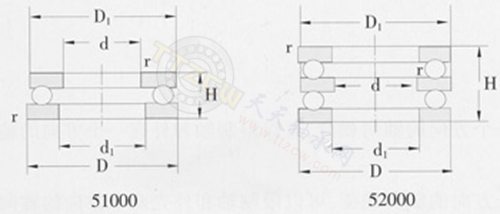

推力球轴承分为单向推力球轴承和双向推力球轴承，机床主轴更多的使用推力角接触球轴承。

八、推力滚子轴承

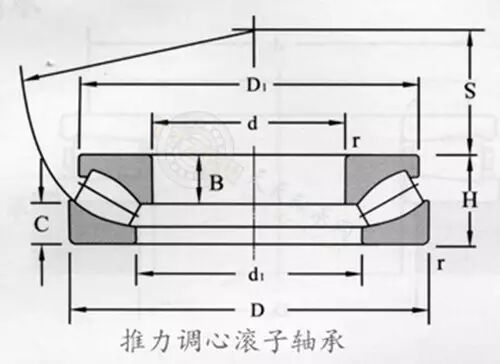

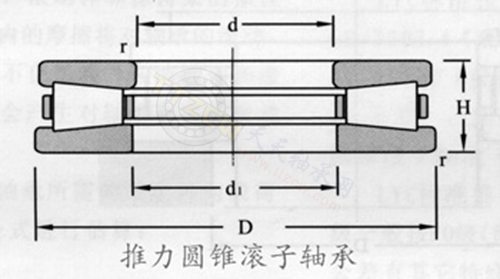

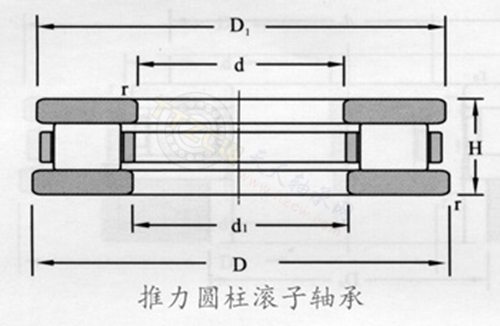

推力滚子轴承多数属于分离型轴承，安装拆卸方便。轴承的刚性较大，而且占用空间小，能够承受较大的轴向载荷和一定量的冲击载荷，常用于推力球轴承载荷能力不足的工作场合。但该结构轴承允许的转速相对较低。推力滚子轴承根据结构不同可分为推力圆柱滚子轴承、推力调心滚子轴承、推力圆锥滚子轴承和推力滚针轴承等。

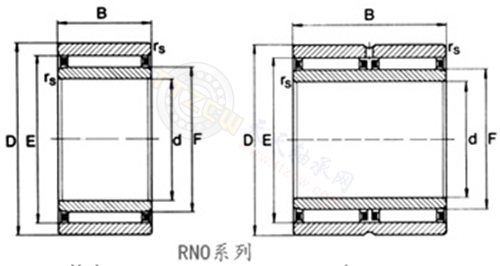

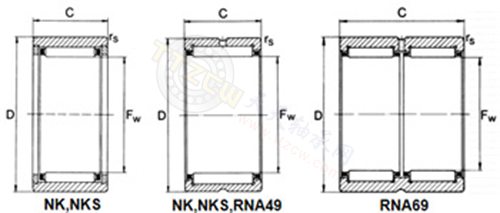

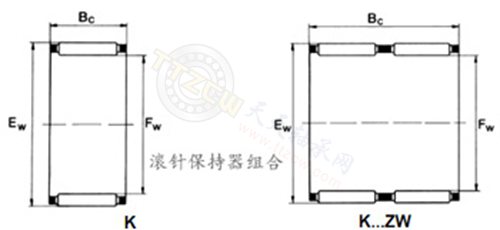

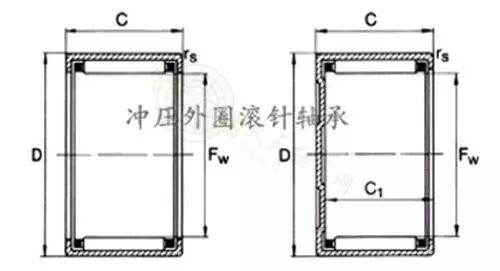

九、滚针轴承

滚针轴承径向截面尺寸小、轴承刚性好、具有较高的径向载荷承载能力，特别适合于在径向安装部位空间受到限制的场合F选用。在轴和轴承座有摆动的情况下也能得到广泛应用。但是，滚针轴承只能承受纯径向载荷，不能限制轴与轴承座的轴向位移，轴承安装时也不允许内圈轴线与外圈轴线产生角度误差。

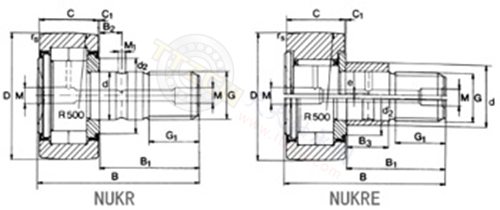

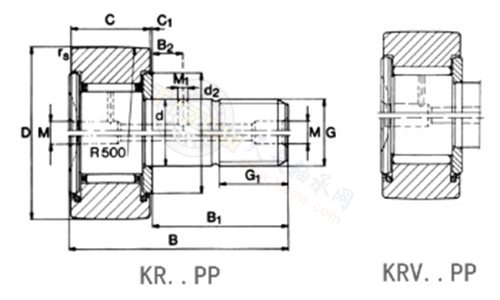

十、滚轮轴承

滚轮轴承是由机加工厚壁外圈、圆柱滚子或保持架引导或满装滚动体组、内圈或螺栓及密封组成的轴承单元，可承受较高的径向载荷和一定的冲击负荷，广泛应用于机床、冶金、纺织及印刷等机械设备和加工流水线。

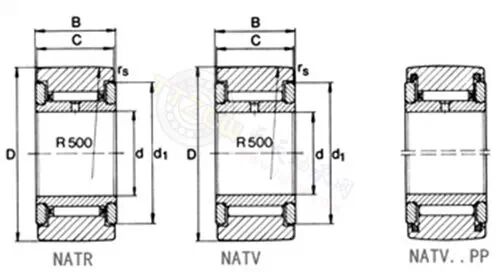

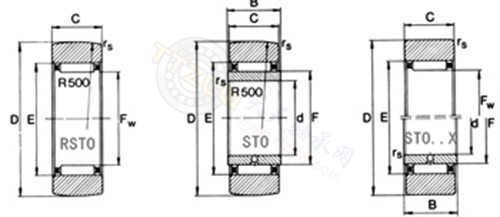

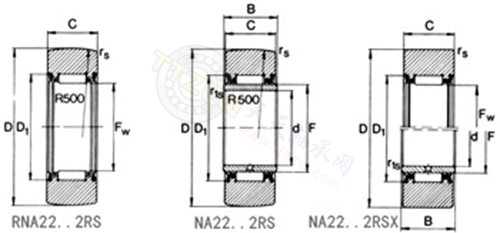

常见的类型有：RSTO外圈无挡边，无内圈支承滚轮；STO外圈无挡边，有内圈支承滚轮；RNA22...2RS双面密封，无内圈支承滚轮；NA22...2RS双面密封，有内圈支承滚轮；NATR、NATR...PP平挡圈轴向引导支承滚轮；NATV、NATV...PP平挡圈轴向引导支承滚轮，满针型；NUTR滚动体引导支承滚轮，满滚子型；CRY英制平挡圈轴向引导支承滚轮。

十一、单向轴承

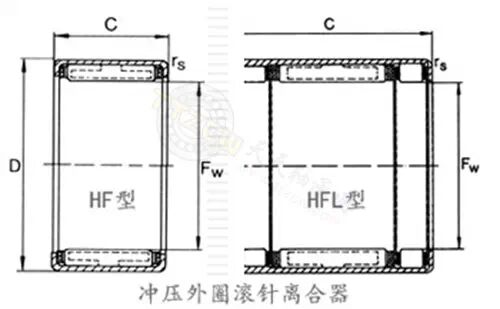

一个方向上可以自由转动，而在另一个方向上锁死的轴承。常用有HF,HFL,CSK，FE系列单向轴承及单向超越离合器。

十二、外球面轴承

型号及样本（含实拍图片）比较复杂多样。

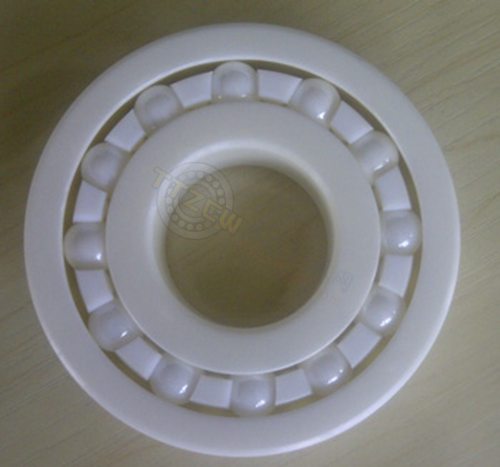

十三、陶瓷轴承

具有耐高温、耐寒、耐磨、耐腐蚀、抗磁电绝缘、无油自润滑、高转速等特性。常见的有氮化硅(Si3N4)、氧化锆(ZrO2)和碳化硅（Sic）三种。

十四、阻尼轴承

转子的受力存在阻尼缓冲。用于减小轴的振动，提高转子系统的稳定性。目前国内更多应用的是汽车转向阻尼轴承，绝大多数为轴向阻尼。

访问天天轴承网查看阻尼轴承型号

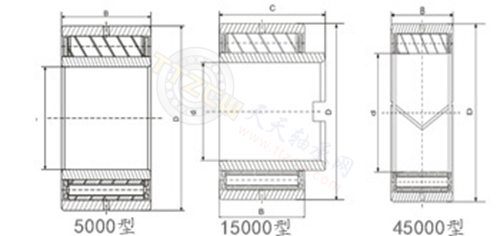

十五、螺旋滚子轴承

螺旋滚子轴承的滚动体系采用钢带绕制的螺旋滚子。该类轴承具有较大的弹性和径向游隙，能承受较大的冲击径向负荷，不能承受轴向负荷，极限转速低。只适用于旋转精度不高，并经常有较大冲击负荷的部件中。轴承安装时允许内圈轴线和外圈轴线有0.5°的倾斜。由于该类轴承的弹性变形，在工作中不能保证精度，所以螺旋滚子轴承的精度只有普通级一种，没有其它的精密级。

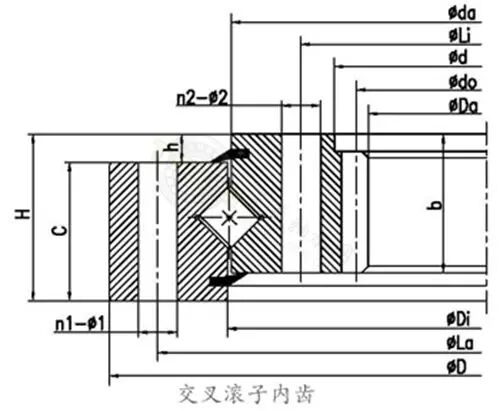

十六、转盘轴承

转盘轴承也叫回转支承，能够同时承受较大的轴向负荷、径向负荷和倾覆力矩等综合载荷。一般转盘轴承均带有安装孔、润滑油孔的和密封装置，可以满足各种不同的工况条件下工作的各类主机；另外，转盘轴承本身具有结构紧凑、引导旋转方便、安装简便和维护容易等特点，被广泛用于工程、矿山、冶金、风力发电、船舶、港口、石油、化工、轻工、医疗器械、食品、车辆、机器人、航空航天、雷达及军工等行业的大型回转装置上。

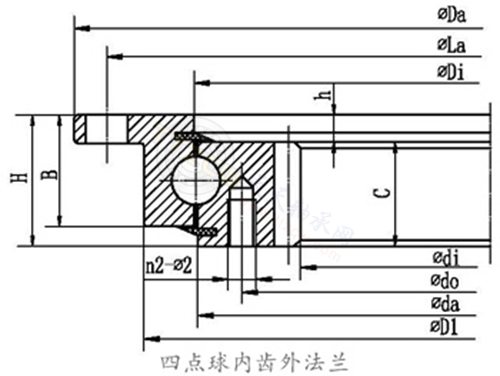

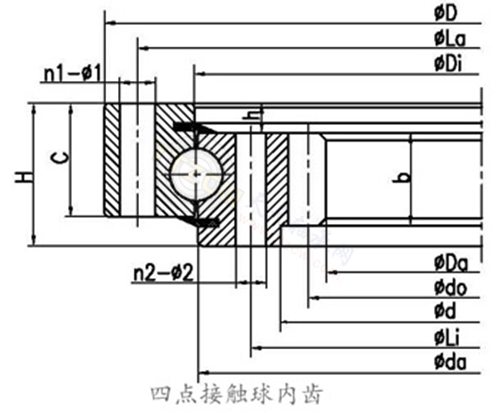

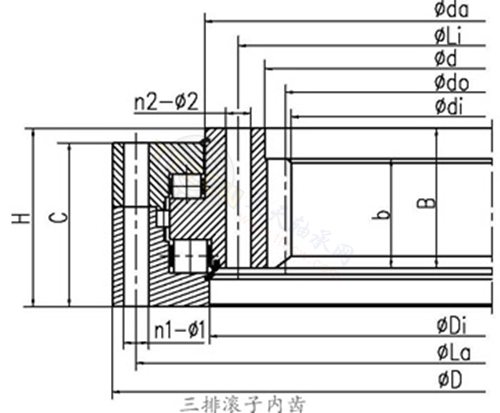

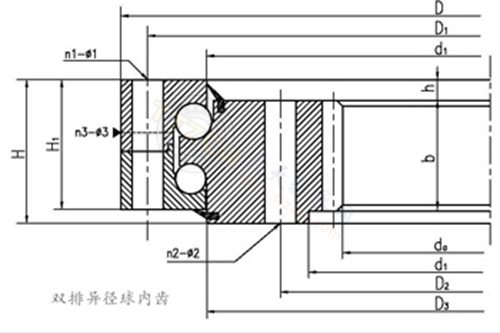

转盘轴承根据不同的结构型式可以分为四点接触球转盘轴承、交叉圆柱（圆锥）滚子转盘轴承、双排四点球转盘轴承、双排异径球型转盘轴承、球-滚子组合以及三排圆柱滚子组合转盘轴承等不同的结构型式；上述各类轴承按其是否带齿及轮齿的分布部位又分为无齿式、外齿式或内齿式等不同结构。

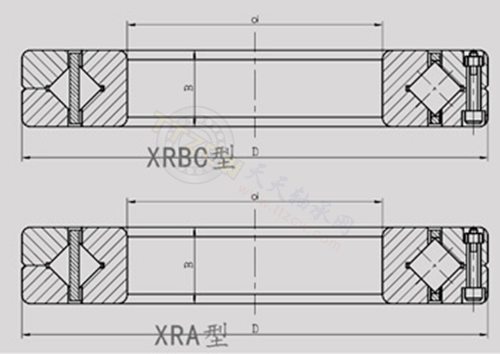

十七、薄壁交叉滚子轴承

薄壁交叉滚子轴承有两大类组成，一种是交叉圆柱滚子轴承，另一种是交叉圆锥滚子轴承，由于自身的特殊性和其他轴承所不可比拟的优越性而被广泛使用。具有出色的旋转精度交叉滚子轴承内部结构采用滚子呈90°相互垂直交叉排列，滚子之间装有间隔保持器或者隔离块，可以防止滚子的倾斜货滚子之间相互磨察，有效防止了旋转扭矩的增加。另外，不会发生滚子的一方接触现象或者锁死现象；同时因为内外环是分割的结构，间隙可以调整，即使被施加预压，也能获得高精度的旋转运动。操作安装简化,被分割成2部分的外环或者内环，在装入滚子和保持器后，被固定在一起，所以安装时操作非常简单。

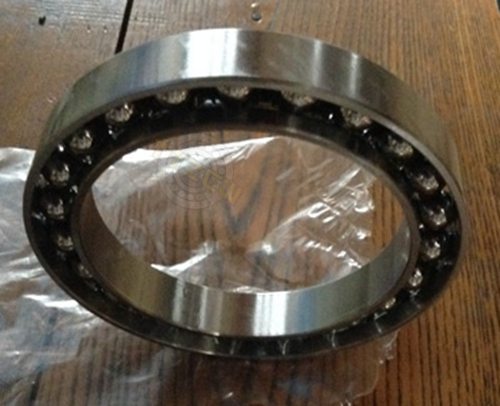

十八、柔性轴承

柔性轴承不同于普通轴承，它的外环很薄，容易产生径向变形，在未装入凸轮之前环是圆形的，装上之后为椭圆形。

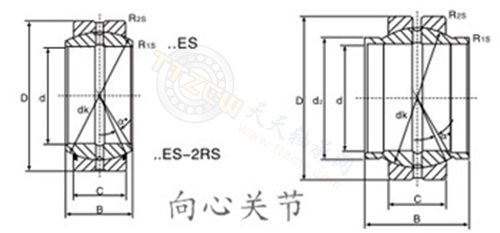

十九、关节轴承

关节轴承的结构比滚动轴承简单，其主要是由一个有外球面的内圈和一个有内球面的外圈组成。关节轴承一般用于速度较低的摆动运动（即角运动），由于滑动表面为球面形，亦可在一定角度范围内作倾斜运动（即调心运动），在支承轴与轴壳孔不同心度较大时，仍能正常工作。自润滑关节轴承应用于水利、专业机械等行业。
关节轴承一般分为向心关节轴承和杆端关节轴承。

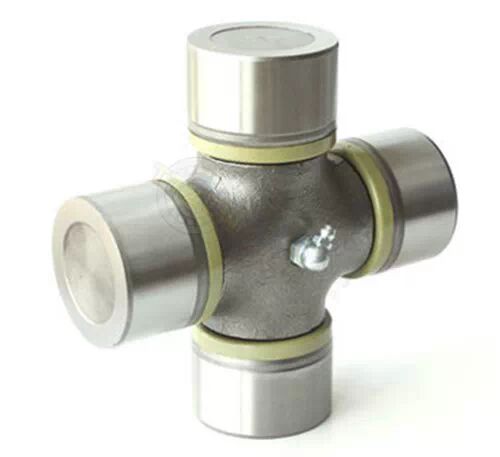

二十、十字轴轴承

又称十字节（万向节），即万向接头。是实现变角度动力传递的机件，用于需要改变传动轴线方向的位置，它是汽车驱动系统的万向传动装置的 “关节”部件。十字轴式刚性万向节为汽车上广泛使用的不等速万向节，允许相邻两轴的最大交角为15゜～20゜。十字轴是十字轴式刚性万向节关键件之一。

二十一、直线运动轴承

一种以低成本生产的直线运动系统，用于无限行程与圆柱轴配合使用。由于承载球与轴呈点接触，故使用载荷小。钢球以极小的摩擦阻力旋转，从而能获得高精度的平稳运动。

二十二、轧机轴承

产品类型涉及：深沟球轴承；单列、双列、四列圆柱滚子轴承；调心滚子轴承；单列、双列、四列圆锥滚子轴承；推力调心滚子轴承等。
主要应用领域：棒线材轧机、热轧板带轧机、冷轧板带轧机、型钢轧机、森吉米尔轧机、连铸机配套轴承及轧机轴承座等。

二十三、电机轴承

电机常用的类型有深沟球轴承、圆柱滚子轴承、角接触球轴承、调心滚子轴承、绝缘轴承等。
小型电机两端轴承采用深沟球轴承，中型电机在负载端采用滚子轴承（一般用于高负载工况），非负载端采用球轴承(但也有相反情况，如1050kW电机)。小型电机也有采用角接触球轴承的。调心滚子轴承主要用于大型电机或立式电机。
电机轴承要求无异音、振动低、噪音小、温升低。
注：
2极电机转速3000转/分
4极电机转速1500转/分
6极电机转速1000转/分
8极电机转速750转/分

二十四、汽车轴承

汽车轴承包括汽车各部位使用的各种通用和专用轴承。主要包括轮毂轴承（单列、双列圆锥滚子轴承以及单列球、双列角接触球轴承）、离合器分离轴承、变速器轴承（球轴承、圆锥滚子轴承、圆柱滚子轴承）、主减速器轴承（圆柱、圆锥滚子轴承）
