随着三维CAD软件的应用普及，许多只有二维CAD设计经验的学员都希望能有“捷径”掌握3D设计，如何使用最常用的三维CAD功能来快速绘制ZIPPO打火机，相信跟着学习绘制一次，你就能摸透三维CAD设计思路，帮助你摆脱原有2D设计的传统思维。

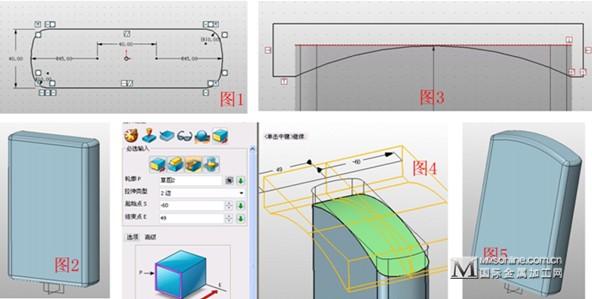

　　1、在XY面插入草图1，绘制如图1所示的图形；退出草图，拉伸草图1，拉伸长度为200，点击圆角，给边做半径为6的圆角，如图2；在XZ面插入草图2，绘制图3所示的图形，点击拉伸--减运算，轮廓为草图2，如图4，并将边缘做半径为6的圆角，如图5。

　　2、点击抽壳，选中造型，厚度为-2，如图6；插入XY基准面，偏移距离为120，点击分割，选中造型，分割面为XY基准面，将造型分割为两部分，如图7；点击移动---动态移动，如图8所示，通过角度和距离的移动，将上部分移动到如图9所示的位置。

　　3、在XZ面插入草图3，在图10所示的位置绘制半径为3的圆，并拉伸草图3成圆柱，参数如图11，注意选择拉伸中的“基体”选项；隐藏外壳，在XY面插入草图4，绘制图12所示的4个矩形，点击拉伸--减运算，拉伸草图4，显示隐藏的部分，效果如图13。



　　4、以壳的内边缘为轮廓拉伸一个实体，参数如图14，注意拔模角度为-0.5，这样实体和壳之间就会有微小的缝隙；点击倒角--不对称倒角，对实体的上边缘倒角，参数如图15；在XZ面插入草图，绘制一条线段，如图16，退出草图，点击拉伸--减运算，拉伸这条线段，注意偏移、偏距的选择，如图17；在XY面插入草图5，绘制一个矩形，如图18，拉伸草图5，参数如图19，注意选择加运算。



　　5、图20所示位置倒圆角，半径为15；在图21所示的位置倒圆角，半径为14，之后再倒另一侧；在图22所示的位置，倒两个边的圆角，半径为7，之后将此造型抽壳，厚度为-1.5，开房面为顶面，如图23。
　　6、在XZ面插入草图6，绘制图24所示的图形，用拉伸的加运算拉伸草图6，拉伸类型为“对称”，结束点为7，如图25；分别对图26、27所示的位置倒圆角，半径分别为1、2。

　　7、在XY面插入草图7，绘制图28所示的矩形，参数如图；用拉伸的减运算分别拉伸草图7两个矩形，参数如图29、30；在XZ面插入草图8，绘制图31所示的图形，拉伸草图8，拉伸类型为“对称”，结束点为5.5，如图32。

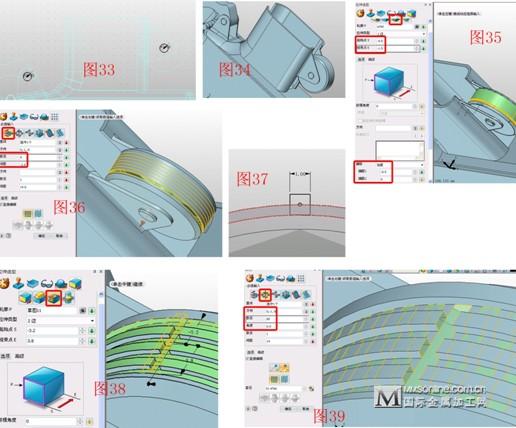

  　　8、在XZ面插入草图9，在图33所示的位置绘制半径为3的圆，拉伸草图9，拉伸类型为对称，结束点为8，对拉伸后的圆边倒角，距离为0.5，对转轮的边倒角，距离为1.2，如图34；点击拉伸减运算，轮廓为转轮的倒角边，参数如图35，注意偏移类型和距离的选择；点击阵列--线性，将属性过滤器设置为“特征”，基体选择图35中减去的部分，其他参数如图36；在XZ面插入草图10，绘制图37所示的矩形，点击拉伸减运算，拉伸草图10，参数如图38；再次点击阵列--圆形，对减去的部分进行圆形阵列，参数如图39。



  　　9、在XY面插入草图11，绘制半径为8的圆，如图40；点击拉伸加运算拉伸草图11，参数如图41；对柱体的底边倒圆角，半径为1.5，以柱体的上边缘为轮廓再次拉伸，拉伸高度为8，偏移选择“收缩/扩张”偏距为1，对拉伸体的上边缘倒角，距离为1，如图42；用相同的方法拉伸打火石，参数及效果如图43。



　　10、XZ面插入草图12，绘制半径为4的8个圆，如图44；点击拉伸--基体，拉伸草图12，如图45；点击组合--减运算，减去中间的4个圆柱，如图46；点击移动--动态移动，调整另外4个圆柱位置，如图47，再次用组合减运算减去。最后可以用文字工具在打火机的外壳上打上字即可，效果图及渲染图如下。



        至此，ZIPPO打火机就完成了所有的三维CAD建模过程，
