很多人可能觉得PCB信号速率越高，如25Gbps，56G/112G-PAM4信号等调试上发现的问题会越多，其实不然。我们收到最多的调试问题还是DDR3、DDR4等，不是跑不到额度速率，就是识别不到，或者training出现了问题。这种情况下往往调试很久也找不到问题在哪里，最后可能会怀疑是不是PCB设计哪里出了问题，因为原理方案和软件是参考厂家的，“最不容易出错”。

之所以说调试很麻烦，尤其是出了问题后，牵扯到的因素太多，所谓术业有专攻，我们只能从PCB设计和信号或电源完整性的角度去排除，如果涉及到硬件原理或者软件等，我们可能也是一筹莫展。借助今天要讲的这个案例，我们可以来简单说一下在调试过程中一般会怎么处理这种DDRx问题。

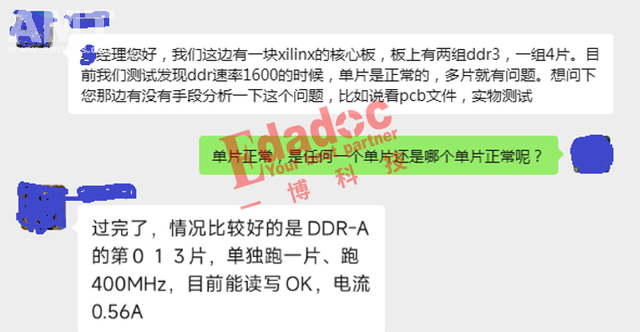

某客户在调试过程中发现他们的DDR3只能在低频下单片正常工作，多片没法同时正常运行，调试了好久也没有找到问题在哪里，最后来求助我们，希望我们查一下PCB设计，或者看是否能实物测试一下信号，下面是客户反馈的问题描述。

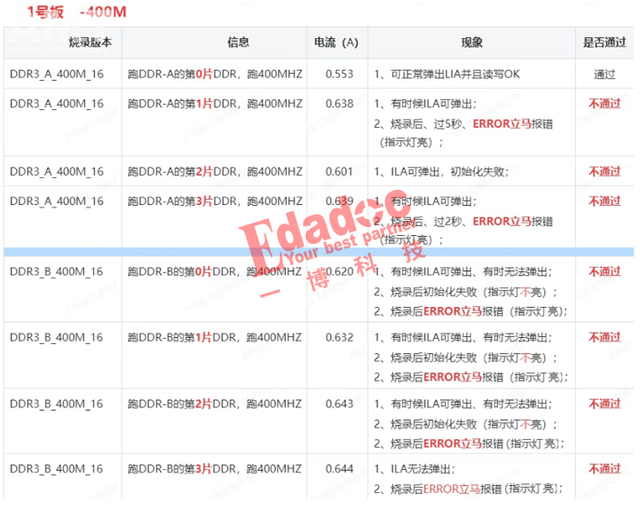

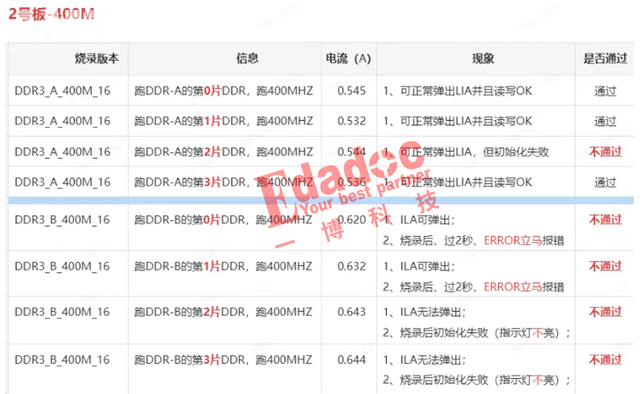

然后对应的测试部分结果如下，可以看到在时钟频率400MHz（对应数据率800Mbps）下测试了两块板，1号板只有A通道的第0片（挨着主芯片的第1片）颗粒通过，其余颗粒均报错不通过。2号板只有A通道的第0，1 , 3片颗粒通过，其余均报错不通过。如下图片所示。

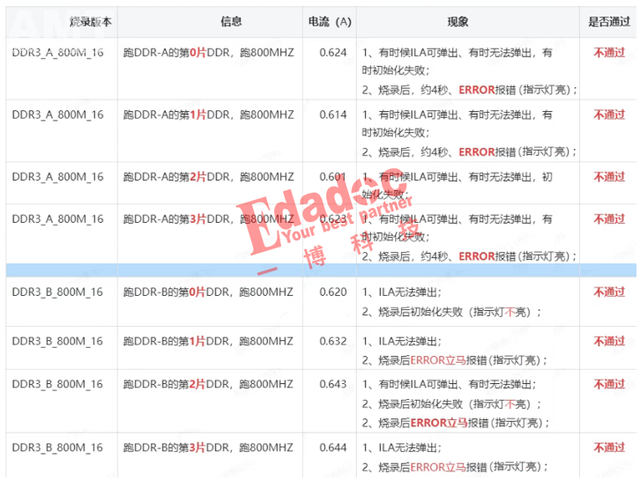

在时钟频率800MHz（对应数据率1600Mbps）下测试所有颗粒都报错不通过，如下图所示。

按照我们之前一贯的说法，如果DDRx不能跑到额定速率，通过降频能改善的话，则说明一般是时序裕量问题，这种情况可能和PCB设计或者驱动及ODT的配置有关系，我们通过查板或者仿真有很大概率能找到并解决这类问题。

眼前的这个DDRx问题现象在高频的时候都报错不通过，而降频后有部分不报错可以通过，说明降频后还是有改善的，于是我们让客户把PCB设计文件给我们查一下，这个也是我们解BUG的基本套路。

拿到PCB板子，确实也发现了不少问题，挑出下面几个比较明显一点的。

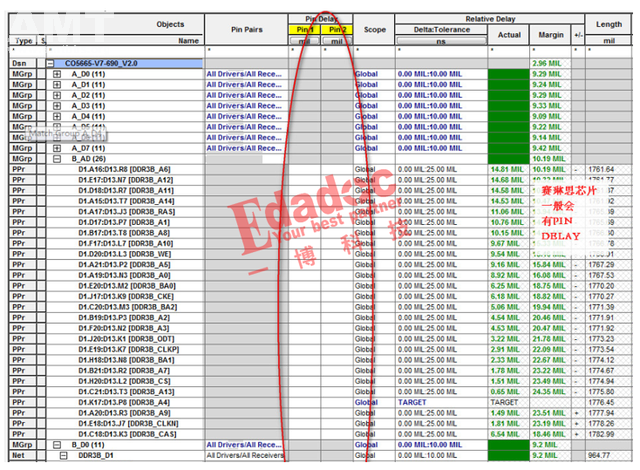

1、PCB做等长的时候没有把芯片的Pin delay一起加上考虑，会影响时序；

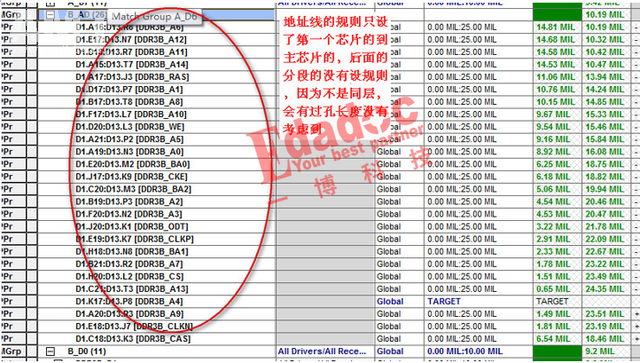

2、电路板地址线的等长规则只设置了第一片颗粒到主控芯片的主干段，颗粒到颗粒间的分支没有设置相关规则，会影响到时序；

3、时钟按照Fly_by拓扑走线，端接电阻放在了靠近第1片颗粒处而不是最后一片颗粒处，这是一个严重的问题，如下图所示。

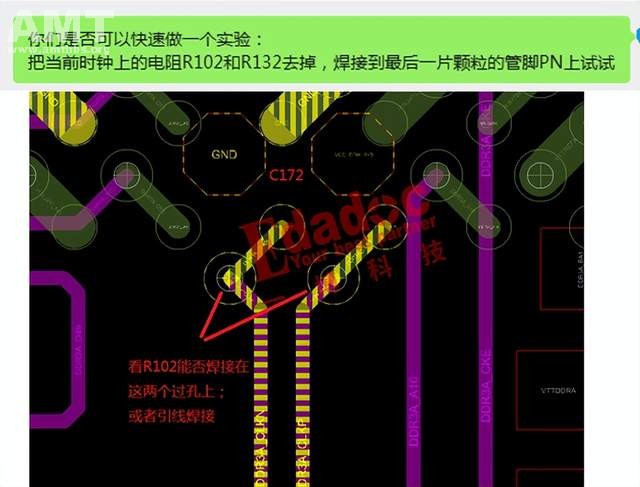

看到这里，眼尖的小伙伴们可能就知道问题出在了哪里，于是我们便让客户快速做一个实验，把上图红色圈出的电阻想办法焊接到最后一片颗粒对应的管脚P N上，同时担心客户不太明白，于是好人做到底，顺便把PCB对应的电阻位号和要挪到的位置也按照下图所示标示了出来。

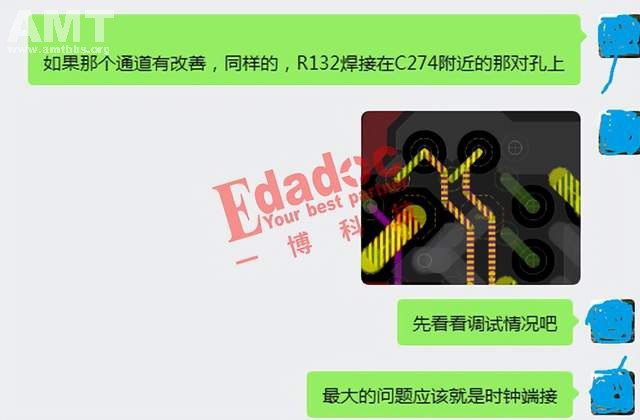

因为B通道也是同样的问题，而且调试情况更糟糕，于是我们顺便也让客户按照同样的方法挪动了B通道的时钟网络电阻位置。

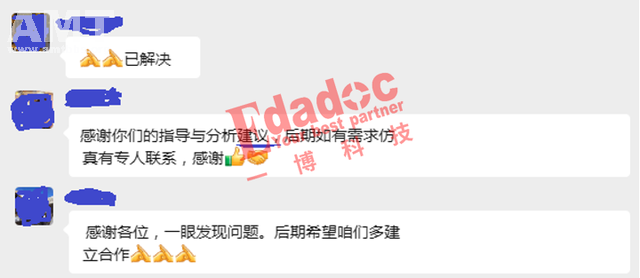

第二天好消息传来，客户按照我们的建议挪了电阻的位置，问题解决了。这个PCB板案例也说明了有时我们查板会发现很多细节不符合PCB设计要求，最重要的是要学会分析哪个点才是关键（致命）问题所在；同时我们发现在速率不是很高的情况下，就算不考虑芯片的pin delay，系统也不至于没法工作，这些都是引起时序裕量不足的一些因素，而我们要做的就是尽量从各方面去抠出更多的裕量。
