机械加工过程中,孔的加工一直都是整个加工工程中的重点和难点,通常会用到钻头、钻夹头、铰刀等加工刀具,浮动铰刀柄一般业内说的比较少,但常常听工人师傅说浮动铰刀,那么什么是浮动铰刀呢?


什么是浮动铰刀:

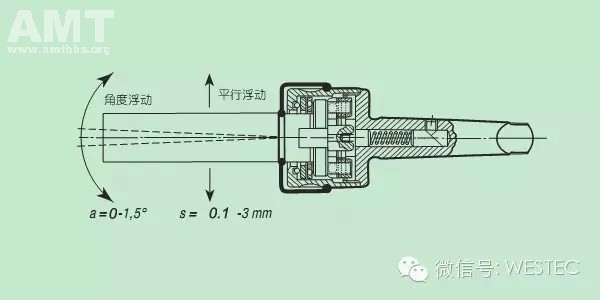

浮动铰刀(floating reamer )是指铰刀可以沿平行于铰刀轴线的轴向浮动或沿垂直空间内角度摆动或同时具备这2种浮动(见下图),需要说明的是浮动铰刀完全不同于所谓的浮动镗刀。



铰刀为什么可以浮动:

一般来说铰刀本身并不能浮动,而是安装在浮动铰刀柄中实现浮动,浮动铰刀刀柄采用一种特殊设计的机械机构,使得刀柄可以在平行于轴向内浮动或在垂直空间内360度角度浮动或同时兼具这两种浮动以补偿因机床热变形、工件安装、铰刀等在水平轴向或在垂直空间内的误差。



为什么要使用浮动铰刀柄,浮动铰刀柄的工作原理:

在机械零部件制造过程中经常有大量的高精度、高表面质量的孔加工需求,而孔加工一直都是机械加工中的难点和重点,钻孔后使用高精密铰刀铰孔加工无疑是一种最重要和最常见的加工方法。虽然铰刀的制造商们也在不断努力提高他们的产品质量和精度以满足这些特定的需求;同时尽管机床的精度也在不断提高,但机床的主轴和待铰的孔,要使他们达到很高的圆柱度仍然是个非常棘手的问题。导致这个问题的一个最重要的也是最难解决的原因是机床轴承的发热导致主轴的同心度偏差,这几乎是个不可消除的因素。正如您所知, 要取得孔和机床主轴的高精度的同心度,就要使铰刀很完美的伸进孔中并且保证不受任何径向力,浮动铰刀柄正是为达到这个目的设计的。同时浮动铰刀柄还补偿工件安装、铰刀等在水平轴向或在垂直空间内的误差。

无论是普通机床还是精密数控机床,浮动铰刀柄对孔的直线度和圆柱度的提高都是决定性的!

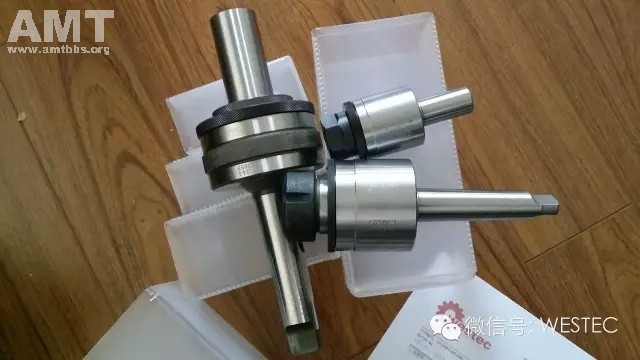

西钛珂是世界顶尖浮动铰刀柄制造商,可以为客户提供业内最全的浮动铰刀柄方案,浮动铰刀柄可以是以下几种形式:

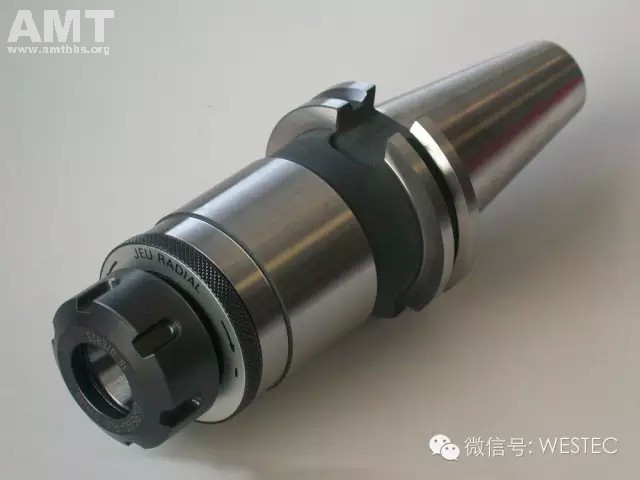

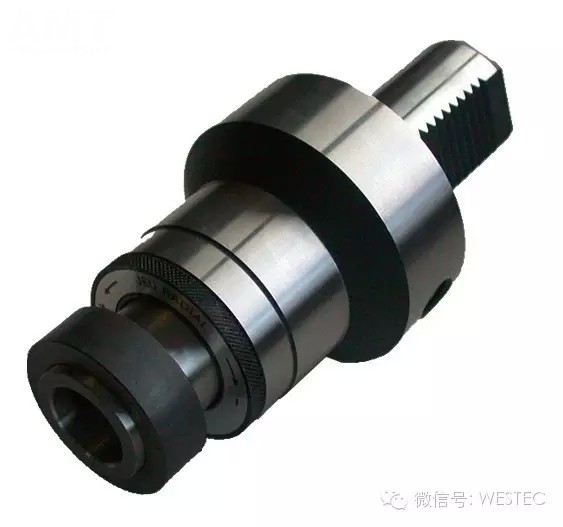

1、柄部可以是HSK BT CAT DIN ISO 各种规格标准刀柄接口,还可以是直柄,莫氏锥度(1-6号),VDI ;其他形式可以定制;

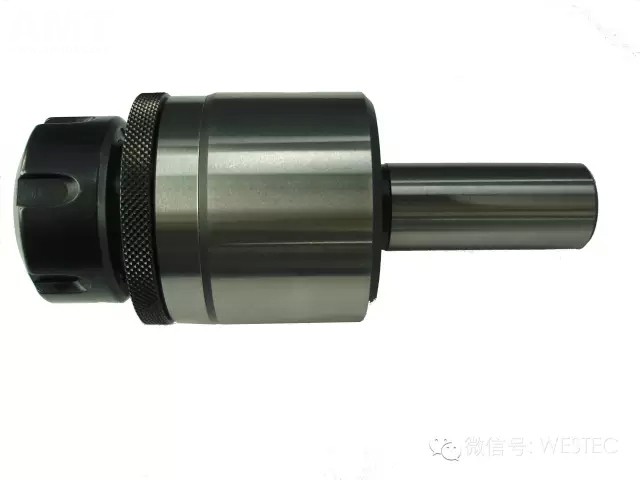

2、输出可以是ER筒夹, 直筒侧固,莫氏锥度等,其他可以按客户要求定制;

3、浮动形式:平行于铰刀轴线360度浮动;360度内角度摆动;同时具备以上2种浮动;



浮动铰刀柄的应用:

浮动铰刀柄用于各种机床上,包括:

1、低精度普通铣床、钻床、镗床;

2、数控加工中心、数控车床、车铣复合中心;

3、瑞士型走心机床;

4、各种专机;


浮动铰刀柄广泛应用汽车发动机、船舶发动机以及液压、医疗、能源、航空等各个领域的机械零部件制造中。


文章来源:西钛珂公司,转载请注明出处
