高速先生成员--黄刚

大家都知道在高速信号链路中无端端有一个阻抗的突变低点肯定不是啥好事情，谁都想自己的高速链路阻抗一直那么平稳，从头到尾都按照要求的阻抗走下去。但是链路上不可能只有走线，还有更让人头疼的过孔，连接器，线缆，电容等阻抗不连续点，一方面我们当然要花大力气去进行优化，另外一方面从心理上肯定也要接受突变点或多或少都会对高速链路的性能造成影响这个事实了！

但是不知道大家有没有想过，如果链路中真的必须要有一个阻抗低点的话，刚好又是可以选择的前提下，你会把这个阻抗低点放在链路中的哪个地方呢？咦！这个问题我还真的没想过哦，放在哪不都一样吗，反正从发送端到接收端的传输过程中都会碰到它啊！早碰晚碰又能有什么区别呢。

难道不是吗？行！是不是，咱不也还得用事实说话嘛。那我们今天就简单搭个链路来验证看看咯。我们搭一条5inch的高速传输链路，速率跑25Gbps，示意图如下所示：

首先我们看看链路中没阻抗突变点的case，整条链路就是理想的100欧姆传输线。阻抗就是下面那样了：

然后我们给收发芯片赋上有源模型，发送端发送25Gbps的真实码型，经过这5inch链路后，接收端的眼图是下面那样的，眼高有360mV，还是不错的！

嗯，上面就是5inch走线，没阻抗低点情况下的眼图结果，我们记住这个数值哈，用来跟后面的case去比较哈！

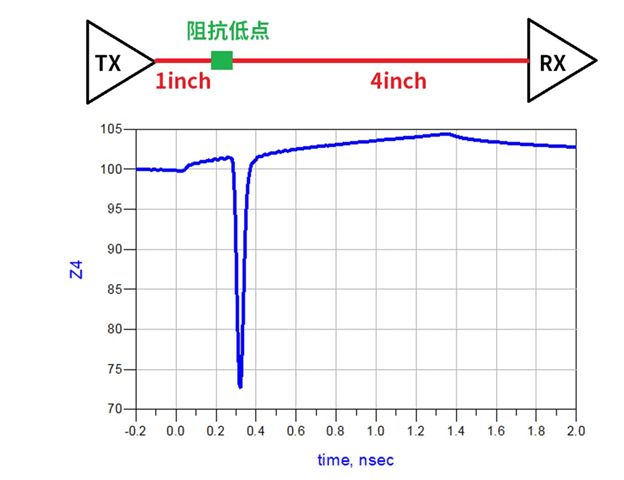

那下面我们还要做啥对比case呢？首先要在链路中增加一个阻抗突变低点，然后再去研究这个低点放链路中不同位置到底有没有影响！说干就干，我们在这个5inch链路中加入了一个低点，并分别放到距离发送芯片从1inch到4inch的不同位置去，就像下面这个动图所示，1inch、2inch、3inch到4inch位置处。


阻抗低点一直都是这个低点没变，只是这个低点在链路的位置不同了，大家猜猜放在不同位置后，在发送端发送相同的码型时，接收端的眼图结果会不会有差异呢？

相信大家有不一样的答案，那么高速先生的答案是什么呢？光说不练假把式，那就看看低点在不同位置时接收端仿真的眼图差异就清楚了，继续看动图吧！


链路中没阻抗低点的360mV眼高，1inch距离的186mV眼高，2inch距离的249mV眼高，3inch距离的271mV眼高，4inch距离的298mV眼高。这个我是真的没想到，一个同样的阻抗突变点放在链路中的不同位置居然差异那么大。当然没阻抗突变点是最好的，这一点没啥质疑的。但是放不同位置的差异度也是很多人没想到的。看来链路中有突变点固然可怕，但是遇上一个乱放突变点的同事更让人揪心哈！那么你们呢，从这篇简单的小作文中悟到了什么了呢？

问题：为什么同样的突变点放链路中不同位置后，在接收端的性能差别那么大啊？
