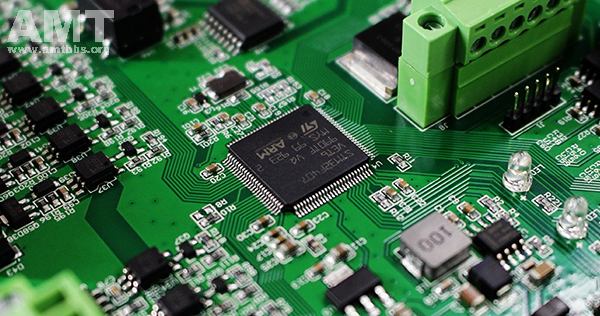

无铅焊接工艺的核心步骤如下，每个步骤均包含关键控制要点以确保焊接质量：

一、焊前准备优化

引入自动光学检测（AOI）设备，对元件引脚和PCB焊盘进行初步检查，减少人工目检所需时间。

使用离子污染测试仪检测PCB清洁度，确保满足无铅工艺的低污染要求。

建立焊膏库存管理系统，遵循先进先出（FIFO）原则，避免焊膏因过期而浪费。

二、焊膏印刷优化

采用激光纳米涂层或电铸钢网，并对开口边缘进行纳米级抛光处理，以减少锡膏残留。

引入钢网厚度在线检测系统，确保钢网厚度偏差控制在±2μm以内。

使用闭环控制系统，实时监测并调整印刷压力、速度和脱模距离、脱模速度等关键参数。

部署SPI机器视觉系统，对焊膏沉积量进行实时检测，当偏差超过5%时自动触发报警机制。

三、元件贴装优化

升级至多轴联动贴片机，将贴装速度提升至80,000 CPH（元件/小时），同时保持±30μm的高精度。

采用真空吸嘴压力在线监测技术，确保元件贴装压力稳定，避免焊膏被挤出。

引入智能供料器，根据BOM（物料清单）自动切换元件料盘，显著减少换线时间。

四、 回流焊接优化

使用具备自适应学习功能的回流焊炉，根据PCB的热容差异自动调整各区的温度设置。

部署红外与热电偶复合测温系统，实现炉内温度场的三维可视化监控。

采用局部氮气保护技术，仅在回流区注入氮气，将氧含量控制在50ppm以下，以提升焊接质量

五、 波峰焊接优化（如适用）

将传统波峰焊替换为选择性波峰焊，以减少对元件和PCB的热冲击。

使用双波峰设计（湍流波与平滑波结合），将通孔填充率提升至95%以上。

引入助焊剂喷雾闭环控制系统，根据PCB的尺寸和孔径自动调整喷雾量，确保助焊剂均匀覆盖。

六、手工焊接与返修优化

配备具备温度曲线预设功能的返修台，能够自动记录并复现成功的返修参数。

使用红外热像仪实时监控返修区域的温度，避免因过热而损伤元件或PCB。

七、焊后清洗优化

引入pH值在线监测的清洗机，自动添加清洗剂，确保残留物的离子污染度低于1.5μg/cm²。

采用真空蒸汽脱脂技术，减少清洗剂的使用量达50%以上，同时提高清洗效率。

八、检验与测试优化

部署基于深度学习算法的AOI设备，将缺陷识别率提升至99.9%，同时将误报率降低至0.1%以下。

引入3D X-Ray检测系统，实现BGA焊点空洞率的定量分析，精度达到±1%。

使用飞针测试仪进行在线电气测试，将测试点数提升至10,000点，并将测试周期缩短至30秒/板。

九、返工与修复优化

引入激光返修台，实现BGA等微小元件的无损拆卸和重植，提高返修效率和质量。

建立返修工艺数据库，自动匹配最佳的返修参数，将一次性修复率提升至95%以上。

通过实施上述优化措施，可以显著提升无铅焊接工艺的效率、质量，并有效降低成本和环境污染。企业可根据自身的实际生产规模、产品复杂度和投资预算，分阶段实施这些优化方案，建议优先升级检测设备和工艺控制系统，以快速获得改进效果。
