CIMT2013，DMG/MORI SEIKI在1800多平方米的展台集中展示了38台高科技设备，包括8款亚洲首发、6款中国首发。其中Vertical Mate 55为6款中国首发之一。

---

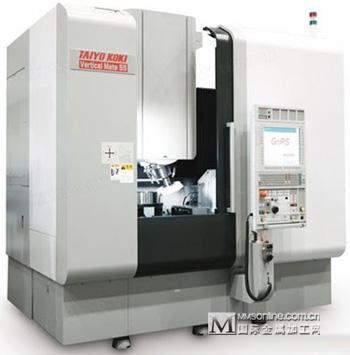

　　Vertical Mate 55 是 CNC 立式复合加工磨床，它有垂直工作主轴和砂轮主轴，X轴和Z轴进给的 NC 滑架。

　　该磨床设计用于简化对大中型工件内孔和端面磨削时的对中操作，提高磨削精度，显着缩短装夹时间，实现高圆度。

　　一次装夹内磨削内径、外径和端面等，优化加工流程。

　　该机结构简单，提供复合加工功能和常规 NVGII系列的高精度磨削性能。该机可配多种立式磨床标准化的选配，以确保证高效生产和经济的价格。

　　1）  工作主轴/砂轮主轴立式布局操作性能好

　　立式工作主轴和砂轮主轴简化了装夹和工件切削操作。而且，对中和装夹可用双手安全和方便地操作。

　　2） 用立式工作主轴达到高精度

　　卧式工作主轴的常规机床，由于卡盘重量和工件本身重量的作用使主轴弯曲，因此难以达到高精度磨削。然而，最新推出的立式工作主轴可保证1 μm 的圆度。

　　3） 分区发热控制实现高精度磨削

　　X轴采用 0.1 μm 直线光栅尺测量系统，有效避免滚珠丝杠变形导致的误差。另外，原为选配的冷却液温度控制系统（冷却器）现在为标配。因此，通过循环流动的冷却液温度控制系统最大限度减小床身变形。

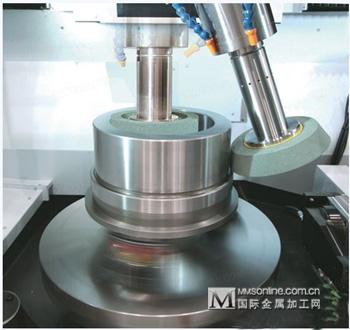

　　4） 2个分度位置的磨头

　　砂轮磨头标配2个分度位置，0 度和22.5 度。因此直砂轮或角度砂轮可选用在一个砂轮主轴中。对角度砂轮，可用于高效端面磨削。

　　亮点 Vertical Mate 55

　　·结构简单

　　·用户友好的多功能机床

　　·方便使用的OS

　　·多个磨削程序
