散热孔内锡膏未清洗干净可能由清洗工艺、材料特性、设备操作或设计缺陷等多方面因素导致，以下是具体原因及分析：

一、清洗工艺因素
清洗剂选择不当
溶剂类型不匹配：若使用水基清洗剂清洗油性锡膏（如含松香助焊剂），或反之，会导致溶解性不足。
浓度不足：清洗剂稀释比例过高，有效成分浓度低，无法彻底溶解残留物。
兼容性问题：清洗剂与PCB基材（如FR-4、金属散热层）或元件表面涂层发生反应，形成难以清洗的附着层。
清洗参数不合理
温度过低：低温下清洗剂粘度增加，流动性差，难以渗透散热孔内部。
时间不足：清洗时间短，溶剂未充分溶解锡膏残留。
压力不足：喷淋或超声波清洗时，压力或功率过低，无法形成有效冲击力清除孔内残留。
清洗方式局限
单一清洗方式：仅依赖喷淋或浸泡，未结合超声波、刷洗等辅助手段，对微小孔隙清洗效果有限。
方向性不足：散热孔垂直或倾斜时，清洗液未充分覆盖孔内壁，形成清洗盲区。
二、材料与结构设计因素
锡膏特性
高粘度或高残留型锡膏：某些免清洗或低残留锡膏可能含特殊助焊剂，清洗难度大。
固化后残留：若锡膏在清洗前已部分固化（如高温暴露或长时间放置），会形成硬质残留物。

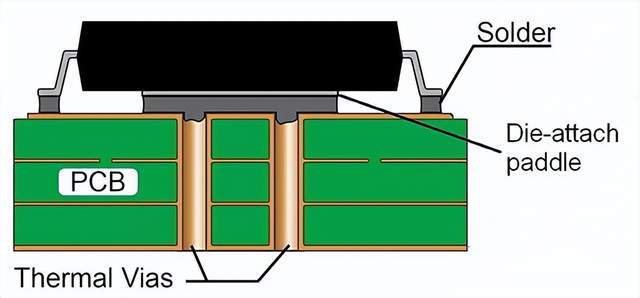

散热孔设计
孔径过小：微小孔径（如<0.5mm）限制清洗液进入，残留物易堆积。
孔深过大：深孔导致清洗液流动阻力增加，难以彻底冲洗。
孔壁粗糙度：表面粗糙的孔壁增加残留物附着面积，降低清洗效率。
PCB表面处理
涂层影响：如沉金、OSP等表面处理可能改变孔壁亲水性，影响清洗剂渗透。
污染预存：PCB制造或运输过程中沾染的油脂、指纹等污染物，可能与锡膏残留形成复合污垢。
三、设备与操作因素
清洗设备限制
喷嘴堵塞：喷淋系统喷嘴堵塞导致清洗液分布不均，散热孔区域流量不足。
超声波频率不匹配：高频超声波（如>100kHz）适合微小颗粒清洗，低频可能无法有效剥离残留。
干燥不彻底：清洗后残留水分可能携带微量锡膏，干燥过程中重新沉积。
操作流程缺陷
预清洗不足：未先去除大颗粒残留（如用刷子或压缩空气预处理），直接进入主清洗阶段。
后处理不当：清洗后未及时干燥或未使用防静电措施，导致二次污染。
人员操作疏忽：如清洗液未定期更换、设备参数未校准等。
四、环境与存储因素
环境温湿度
低温环境：清洗剂粘度增加，流动性下降，影响清洗效果。
高湿度环境：水基清洗剂可能因吸湿导致浓度变化，或残留水分促进锡膏氧化。
存储条件
清洗剂过期：超过保质期的清洗剂活性降低，溶解能力下降。
PCB存储时间过长：锡膏残留与空气中的污染物反应，形成更难清洗的复合物。
解决方案建议
优化清洗工艺
选用与锡膏类型匹配的清洗剂，调整浓度和温度。
选用易清洗的锡膏或水溶性锡膏，便于清洗。
结合喷淋、超声波、刷洗等多步骤清洗，延长关键区域清洗时间。
增加清洗液循环过滤系统，避免二次污染。
改进设计
优化散热孔尺寸和表面粗糙度，减少残留堆积。
在PCB设计阶段预留清洗测试孔，便于工艺验证。
加强设备维护
定期检查喷嘴、超声波振板等关键部件，确保性能稳定。
引入自动化清洗设备，减少人为操作误差。
控制环境与存储
保持清洗车间温湿度稳定，避免极端条件。
严格管理清洗剂和PCB的存储期限，避免使用过期材料。
通过系统排查上述因素，可针对性解决散热孔锡膏清洗不彻底的问题，提升产品可靠性和良率。
