做机械加工、焊接、检测的小伙伴们，肯定都懂定点不准的痛！工件放上去歪一点，后续加工、检测全白费，反复调整浪费时间还出不了活。今天给大家安利一款定点设备—横竖T型槽铸铁平台，双向槽体设计直接把定点精度拉满，完全不用“赌”运气，稳到让人放心。这篇笔记就把它的核心优势、适用场景、选型和使用要点讲透，新手也能快get。

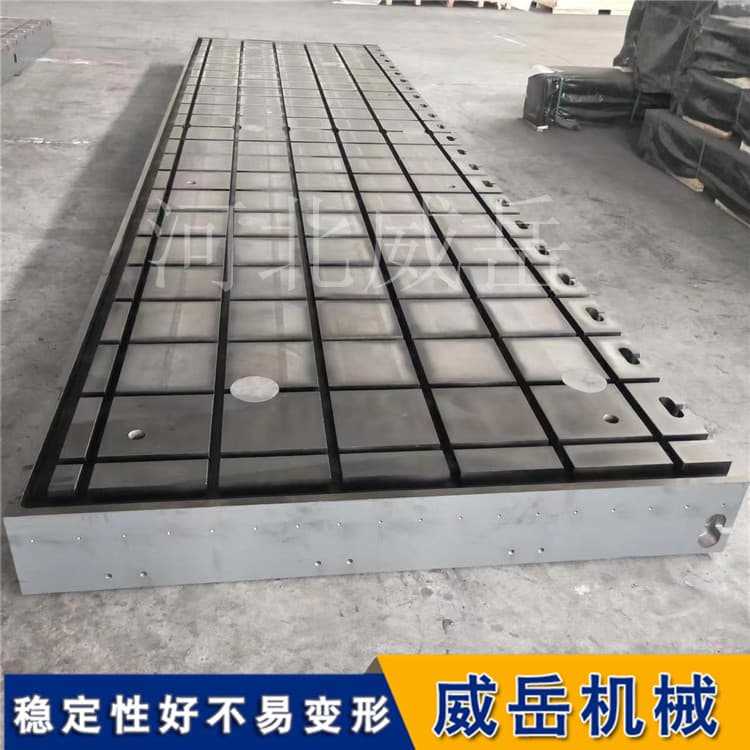

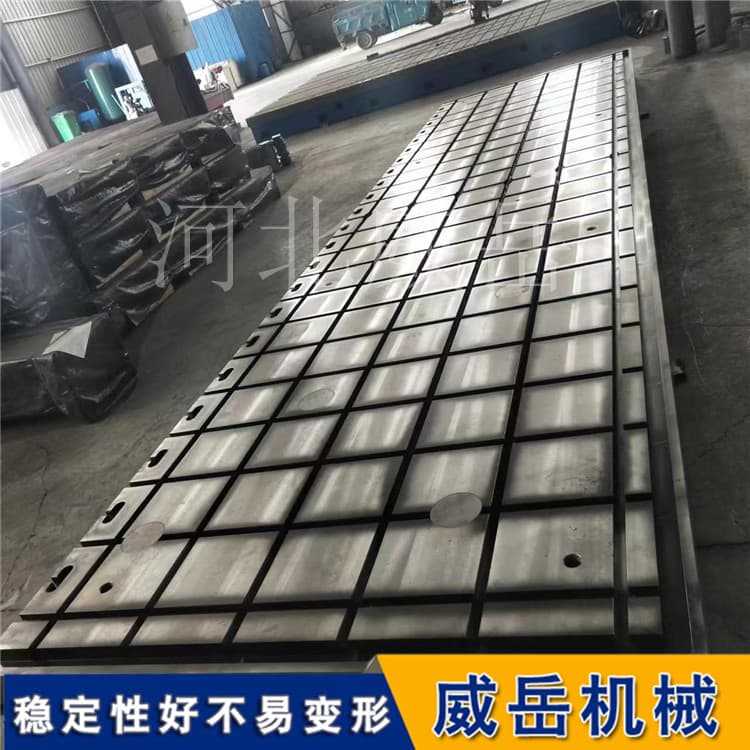

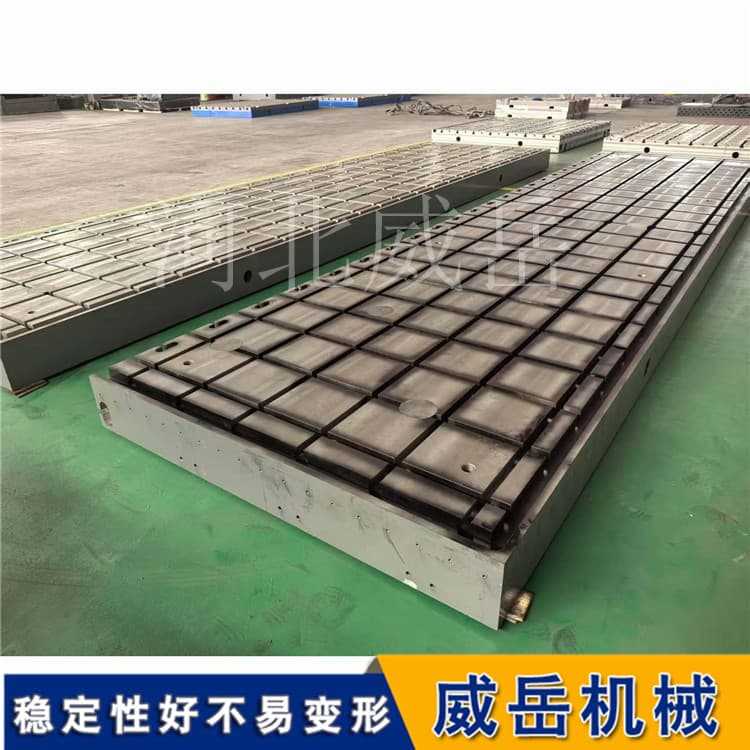

先说说为啥横竖T型槽能做到定点不跑偏。普通铸铁平台只有单向T型槽，定点时只能在一个方向固定，遇到不规则工件或者需要多角度固定的场景，很容易出现松动、偏移。而横竖T型槽是双向交叉设计，横向和纵向都有完整的T型槽，就像一张的“定点网”。
不管是方形、圆形还是异形工件，都能通过双向夹具从不同方向牢牢固定，受力更均匀，不会出现单点受力导致的偏移问题。尤其是对于需要多工位加工、复合检测的工件，不用反复调整平台和工件位置，一次定点就能完成多个工序，效率直接翻倍 。
再讲适用场景，只能说横竖T型槽平台的兼容性真的强。焊接场景里，遇到大型异形焊件，双向槽体能轻松固定焊件的不同部位，避免焊接过程中因高温变形或震动导致的移位，焊出来的工件精度更高，返工率大大降低；检测场景中，不管是检测工件的平面度、垂直度还是形位公差，双向定点都能保证工件贴合平台，不会出现晃动，让检测数据更，不用为数据偏差纠结；
加工和装配场景就更不用说了，多工序加工时不用频繁更换定点基准，装配时能对齐各个零部件，大大提升装配效率和质量。可以说，只要涉及到工件定点固定，它基本都能hold住。
不过选横竖T型槽平台也有技巧，别盲目乱选。首先看规格匹配，槽宽和槽深要根据夹具和工件重量选，中小型工件选14×9、18×11规格就够用，中大型工件选22×14及以上规格；槽间距建议选50mm或100mm模数，兼容性更强。然后看精度等级，加工、检测选0级或1级精度，普通焊接、装配选2级精度就够，不用为多余的精度买单。
还要注意槽体加工质量，内壁要光滑无刺，槽宽、槽深公差要小，不然会影响夹具贴合度，反而降低定点精度。后选正规厂家，正规厂家的平台材质更靠谱，热处理工艺到位，不容易变形，使用寿命更长。
使用时也有几个小要点要记牢。安装时一定要调平，地面不平整会影响平台精度，建议用水平仪校准后再固定；固定工件时，夹具要卡紧在槽位置，避免单边受力；使用后及时清理槽体内的铁屑、灰尘，防止堵塞影响后续使用。另外，避免在槽体上直接焊接，高温会导致槽体变形，影响定点精度。
总的来说，横竖T型槽铸铁平台的核心优势就是双向定点，能适配多种工况，帮大家节省时间、提升效率，不用再为定点不准发愁。如果你的工作中经常遇到定点难、工件偏移的问题，选它准没错。要是不确定自己的工况该选哪种规格，把具体需求留在评论区，我来帮你分析。
#横竖T型槽平台#机械定点设备#焊接检测设备#机械加工干货#工业设备选型#新手学机械#装配精度提升
