在工业焊接生产中，工装定点的度与稳定性直接决定焊缝质量、工件合格率。T型槽平台作为焊接工装的核心基准装备，凭借灵活定点、强承载、抗变形的优势，成为替代传统焊接平台的选择。本文聚焦焊接工装场景，深入分析铸铁T型槽平台的定点精度保障与结构稳定性设计，融入焊接工装T型槽平台、焊接定点精度等高频关键词，为行业应用提供参考。
一、核心应用优势：适配焊接工装的场景刚需
1.定点：锁定工件，降低焊缝偏差

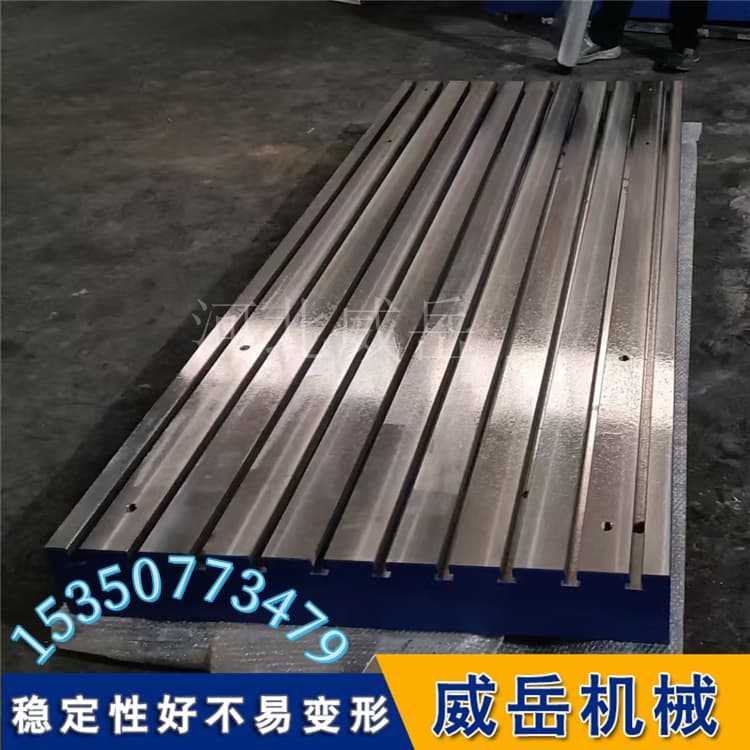

T型槽平台的标准化T型槽（槽宽22-36mm，间距80-150mm）可搭配T型螺栓、快夹具、定点销等配件，实现维度、多点锁紧——从薄板件到重型钢结构，均能固定，定点精度≤±0.02mm。焊接过程中避免工件热变形导致的移位，焊缝直线度误差从±1.2mm/m降至±0.3mm/m，废品率下降25%以上。
2.结构稳定：抗振抗变形，适配焊接工况
材质优势：优选HT300/HT350强度灰铸铁或QT600球墨铸铁，经“高温时效+自然时效”双重处理，残余应力去除率≥95%，焊接高温环境下无明显变形；
结构设计：采用“箱型封闭框架+十字交叉筋板”，筋板厚度≥25mm，间距≤500mm，台面挠度≤0.02mm/m，抗振性比普通钢板平台提升40%，减少焊接电弧振动对定点的影响。
3.灵活适配：兼容多规格焊接需求
多工位兼容：混合槽宽（22+28mm）设计可同时固定不同尺寸工装，适配小批量、多品种生产，切换效率提升50%；
功能拓展：台面可预留散热槽、防焊渣挡板，槽内可收纳焊接线缆，保持作业面整洁，降低维护成本。
二、定点精度保障：三大关键技术支撑
1.加工精度控制
平面度：焊接工装场景选用1级精度（≤0.08mm/m），焊接可选0级（≤0.04mm/m），确保工装基准面平整；
槽型精度：数控铣槽保证槽宽、槽间距误差≤±0.02mm，槽口与台面垂直度≤0.02mm/m，夹具安装无卡滞。
2.定点配件适配
选用10.9级强度T型螺栓，搭配防松垫圈，焊接振动环境下无松动；
重型工件焊接可加装辅助定点销，轴向窜动误差≤0.01mm，进一步提升定点稳定性。
3.安装调平规范
搭配可调地脚螺栓，校准水平度误差≤0.03mm/m，避免台面倾斜导致的定点偏差；
焊接车间地面振动较大时，加装减振垫（阻尼比≥0.12），振动传递率≤8%。
三、选型与应用避坑要点
承载留足冗余：按工件重量+工装重量的1.5倍选型，重型焊接场景按2倍冗余，避免超载变形；
槽型匹配夹具：提前确认现有夹具螺栓规格（如M16螺栓适配22mm槽宽），避免不兼容；
拒绝低价劣质：避开HT200普通铸铁或回收材质，这类平台高温下易开裂，定点精度衰减快；
定期维护校准：每3个月清洁T型槽、涂抹防锈油，每年用激光水平仪复核平面度，确保精度稳定。
四、典型应用案例
汽车零部件焊接：1500×2000mmHT300材质T型槽平台，1级精度，搭配快夹具，焊接合格率从92%提升至99.5%；
大型钢结构焊接：3000×4000mmQT600材质平台，槽宽36mm，承载20吨，焊缝直线度误差≤0.2mm/m；
仪器配件焊接：2000×1500mm0级精度平台，搭配减振垫，定点精度≤±0.01mm，满足高精度焊接需求。
T型槽平台在焊接工装中的核心价值，在于“定点+结构稳定”的双重保障。通过科学选型、规范安装与维护，既能适配不同焊接场景的刚需，又能大幅提升焊缝质量与生产效率，成为工业焊接生产中不可或缺的基准装备，助力企业降本增效、筑牢品质防线。
