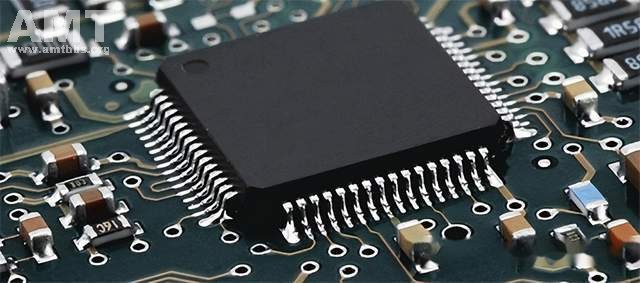

在锡膏工艺（SMT）中，贴片焊盘与直插焊盘的最小安全距离建议为0.4mm至1mm。此距离可有效防止锡膏桥接、元件干扰，并确保焊接可靠性。具体应用时需参考IPC-7351标准，并结合实际制造能力调整。

详细要求与依据
1. 安全距离规范
基本要求：
相邻焊盘边缘间距应大于0.4mm，以防止焊接时连锡或短路。
直插焊盘与贴片焊盘之间的距离建议至少为1.5mm（混合组装场景），以避免元件干扰和焊接缺陷。
锡膏工艺特殊要求：
焊盘间距≤0.5mm时，需确保锡膏100%覆盖焊盘，且无偏移或桥接。
焊盘间距0.65mm~1.25mm时，允许锡膏偏移不超过10%~15%，但需炉后无缺陷。
2. IPC标准参考
IPC-7351标准：
焊盘设计需考虑元件类型、热管理和电气特性，确保焊接可靠性和可制造性。
提供三种焊盘图形几何形状（密度等级N（高密度)、M（中密度）、L（低密度）），适用于不同组装密度需求：
密度等级N：适用于高可靠性要求，焊盘伸出较大，便于返修，如便携设备或汽车电子。
密度等级M：适用于中密度组装场景，焊盘伸出长度适中，如QFP封装。
密度等级L：适用于高密度组装，焊盘最小化以节省空间，如0402、0201器件封装。
3. 实际设计建议
最小安全距离：
推荐值：0.5mm~1mm，具体取决于元件尺寸和制造工艺精度。
高密度布局：
使用椭圆形或长圆形焊盘以减少连焊风险。
焊盘间距<0.4mm时，铺白油或调整焊盘形状（如菱形、梅花形）。
制造工艺适配：
直插元件引脚孔径超过1.2mm或焊盘直径超过3.0mm时，建议设计为菱形或梅花形焊盘。
单面板焊盘直径或最小宽度为1.6mm，双面板弱电线路焊盘孔径加0.5mm即可。
4. 常见问题与解决方案
锡膏桥接：
确保焊盘间距≥0.5mm，或使用阻焊层（铺白油）隔离。
控制锡膏印刷厚度（钢网厚度±0.02mm~0.04mm）。
元件偏移：
贴片机精度需满足≤±0.05mm，焊盘设计需预留对齐余量。
热管理：
大功率元件焊盘需增加散热过孔或扩大铜箔面积。
最终建议
设计时优先遵循IPC-7351标准，并结合PCB制造商的实际加工能力（如最小线宽、孔径精度）调整焊盘间距，确保生产良率。关键参数包括：
混合布局时直插与贴片焊盘间距≥1.5mm；
锡膏工艺焊盘间距0.5mm~1mm；
高密度布局焊盘间距≥0.4mm（配合特殊形状或阻焊层）。
