福英达

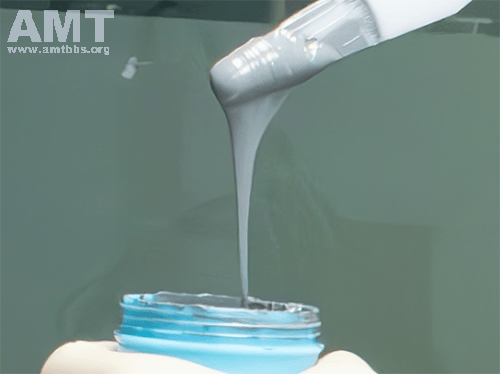

一、锡膏粘度的核心定义与单位体系
锡膏粘度是衡量其内部摩擦力的关键指标，直接影响印刷性能与焊接质量。常见单位包括：
Pa·s（帕斯卡秒）：国际单位制，1 Pa·s = 1000 mPa·s。
kcp（千厘泊）：行业常用单位，1 kcp = 1000 mPa·s=1Pa.S，IPC标准中60-140 kcp对应60-140 Pa·s。
cp（厘泊）：1 cp = 10 mPa·s，适用于低粘度场景。
标准范围差异：
通用标准：150-250 mPa·s（适用于一般印刷）。
IPC标准：IPC-TM-650规定25℃下粘度为200-300 Pa·s。
宽泛范围：20-300 Pa·s（覆盖不同工艺需求）。
二、测试方法与设备选择
测试方法需根据精度需求、场景选择：
旋转粘度计法（主流）
原理：通过测量旋转阻力计算粘度，模拟印刷剪切速率。
设备：Malcom PCU、Brookfield型。
步骤：
样品静置25℃ 30分钟消除气泡。
设定转速（如10rpm），测量30秒。
精度高（误差±1%），但操作耗时（单次15分钟），适合实验室。
新增细节：使用T型转子时，需确保转子浸入深度0.3-2.8 cm，温度波动±0.25℃。
流出杯法（快速筛查）
原理：通过流出时间换算粘度，适用于低粘度场景。
设备：涂-4杯（孔径5mm）。
步骤：
填满锡膏，刮平表面，记录流出时间。
公式换算：η=K×t（K为仪器常数）。
优点：设备成本低（500-1000元），操作简单（<5分钟）。
缺点：精度低（误差±5%），无法模拟剪切速率。
流变仪测试法（触变分析）
原理：平板/椎板剪切锡膏测量触变性能（Ti值、R值）。
关键参数：
Ti值（触变指数）：0.4-0.6表示流动性适中，外力作用下形态变化快。
R值（粘度恢复率）：接近0表示恢复性好，避免印刷塌陷。
振动式粘度计法（在线监控）
原理：通过振动频率变化实时计算粘度。
应用：连续供料印刷机，响应速度快（<1秒）。
缺点：精度中等（误差±3%），需恒温装置。
三、行业标准与关键参数解析
IPC J-STD-005A标准
物理特性：规定粘度、密度、金属颗粒（大小、形状、分布）。
化学特性：氧化程度、杂质含量（如水分、氧化物）。
测试方法：粘度计、显微镜、光谱分析。
JIS-Z-3284与JIS-Z-3197标准
粘度测试：Malcom粘度计，25℃下测量。
助焊剂含量：通过重量法计算，偏差≤±0.5%。
扩散性实验：测试吃锡性，扩散率70-80%为可接受范围。
颗粒大小：T4（20-45 μm），T5（15-25 μm），T6（5-15 μm）确保印刷稳定性。
触变指数：Ti值0.4-0.6，R值接近0。
四、环境因素与操作规范
温度控制：25±0.5℃，湿度30-60%RH，减少外部干扰。
样品处理：
静置30分钟消除气泡。避免混入空气，搅拌时间1-2分钟。
设备维护：
每次测试后用乙醇清洗转子和样品杯。
定期校准仪器（如Malcom PCU-205）

五、粘度对SMT工艺的影响
粘度过高：
印刷堵塞、下锡困难。
需加大刮刀压力，可能导致钢网变形。
粘度过低：
塌陷、锡珠或连锡现象。
印刷后元件移位风险增加。
六、工艺优化建议
根据工艺选择粘度：
高速印刷：选择低粘度锡膏（如100-150 mPa·s）。
精密元件：选择高粘度锡膏（如150-220 mPa·s）。
特殊环境：选择超高粘度锡膏（>300 Pa·s，如汽车/航空航天微凸点）。
监控触变性能：
Ti值0.4-0.6，R值接近0，确保印刷稳定性。
环境控制：
车间温度23-27℃，湿度RH30-60%。
锡膏冷藏保存（0-5℃），使用前回温。
七、应用案例
智能手机主板焊接：
低粘度锡膏（100-180 Pa·s）避免元件间短路。
印刷速度提升30%，生产周期缩短。
汽车电子元件焊接：
高粘度锡膏（200-300 Pa·s）应对高温高湿环境。
焊点可靠性提升50%，故障率降低至0.1%以下。
结语
锡膏粘度标准需结合具体应用场景、测试方法和行业标准综合判定。通过精准控制粘度及触变性能，可显著提升SMT工艺良率，避免印刷缺陷和焊接问题。制造商应建立完善的质量管理体系，定期检测锡膏性能，以适应不断升级的工艺需求。

版权声明

“特别声明：以上作品内容(包括在内的视频、图片或音频)为用户上传并发布，本平台仅提供信息存储空间服务。 Notice: The content above (including the videos, pictures and audios if any) is uploaded and posted by the user , the platform merely provides information storage space services.”

本文地址: https://www.amtbbs.org/thread-17882-1-1.html
