高速先生成员--王辉东

在电子制造的世界里，有些“伤痕”不是缺陷，而是可靠的勋章。

前几天，料峭春寒，人在江南，去客户现场做技术沟通，茶香氤氲，锡烟未敛，相谈甚欢。

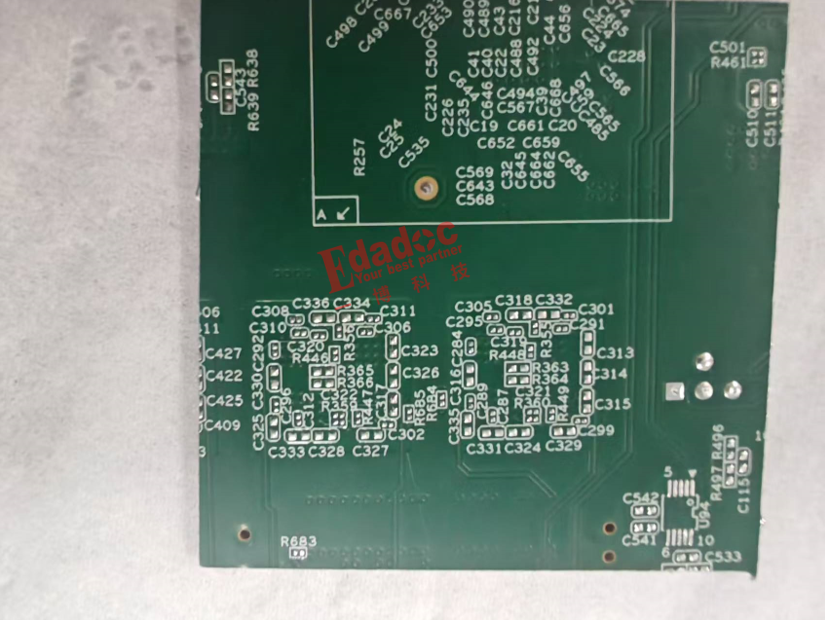

突然客户从一堆崭新板子旁，翻出一块边缘不齐、裹着锡渣的“残板”，轻轻拍在桌上。

“你们产线这是太忙了吧，这废料也敢混进来交货？”

我笑着接过那片板子，指尖蹭到冰凉的锡渣。

“王工，这不是废料，这是我们的热应力测试样板，行业里叫‘漂锡实验’，是每一批PCB出厂前的可靠性‘体检官’。”

客户的眉头皱得更深了：“就这模样，还能当‘体检官’？”

我嗯了一声。

要理解漂锡实验，首先要认识热应力。

什么是热应力？

热应力本质是温度变化导致物体无法自由伸缩而产生的机械应力，外部限制、温度梯度等都会催生它，就像无伸缩缝的铁轨夏日会因热应力变形，玻璃杯骤热骤冷会碎裂。

对PCB而言，锡焊时的高温会产生热应力，严重时会导致铜箔与树脂分层。现在PCB需经多次回流焊，无铅工艺温度峰值达260℃，多层板还要多次高温压合，因此漂锡实验必不可少。

热应力本质上是一种机械应力，当物体因温度变化而无法自由伸缩时，就会在内部产生这种应力。

PCB为什么怕热应力？

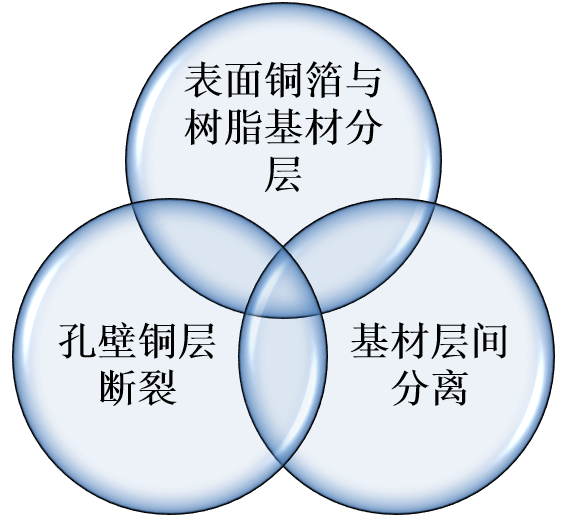

对PCB来说，热应力特指其在锡焊过程中暴露在高温下产生的应力。这种应力可能导致如下问题不良产生：

“漂锡实验的核心，就是模拟SMT焊接的高温环境，筛掉‘体质弱’的板子。PCB层间材料的‘热胀冷缩’程度不一样——比如FR-4基材Z轴膨胀系数是60-80 ppm/℃，而铜层只有17 ppm/℃。温度一变化，不同材料‘各奔东西’，就会在内部产生巨大应力，垂直方向（Z轴）的应力最容易让板子‘分家’。”

温度升高时：

FR-4基材(Z轴)剧烈膨胀 → 对孔壁铜层产生垂直拉力

铜层膨胀较小 → 被基材拉扯

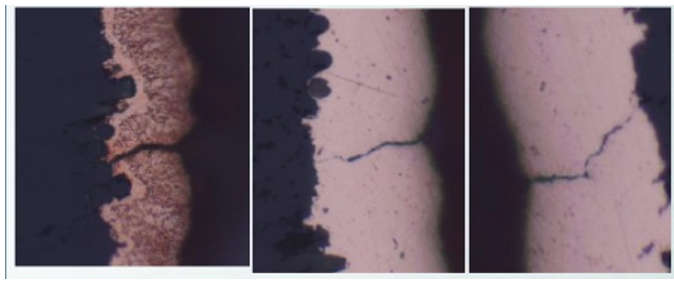

若铜层延展性不足 → 产生微裂纹甚至断裂。

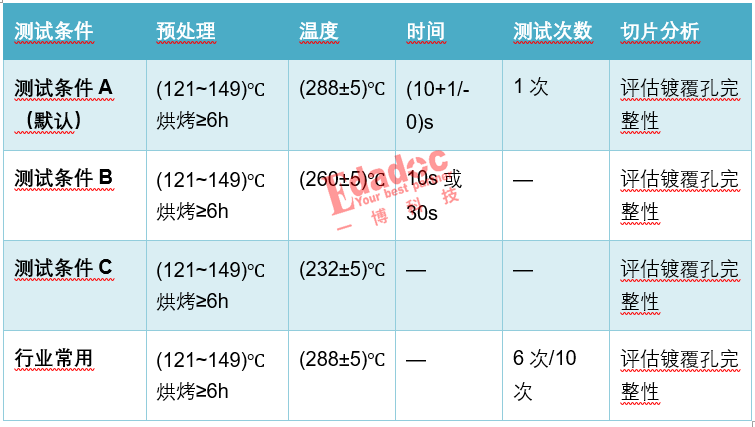

我们遵循IPC-TM-650 2.6.8系列权威标准，具体测试条件是这样的……”

客户若有所思地点点头，目光重新落回那片“残板”上。

“这片板子虽然‘残’了，但它的使命很明确。”我翻转样板，指着几个关键部位：

“漂锡实验主要检测四个核心项目：

1. 层压质量——看树脂与铜箔是否分层、起泡

2. 孔壁可靠性——查孔铜有无微裂纹、断裂

3. 板材耐热性——验Tg值是否达标

4. 阻焊层耐热——检油墨是否起皱脱落”

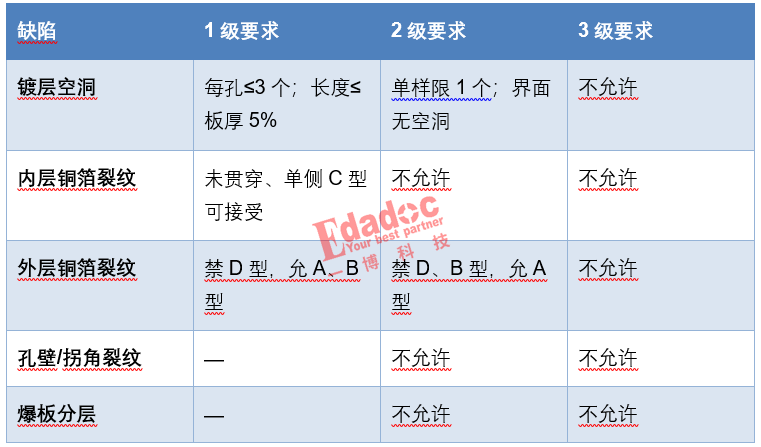

接着，我展示了缺陷分级判定标准：

“一博PCB工厂执行的通常是Class 2或Class 3标准，”我补充道，“对汽车、服务器这些高可靠性板子，我们按Class 3——零缺陷容忍。这片板子就是按Class 3测的，您看这孔壁……”

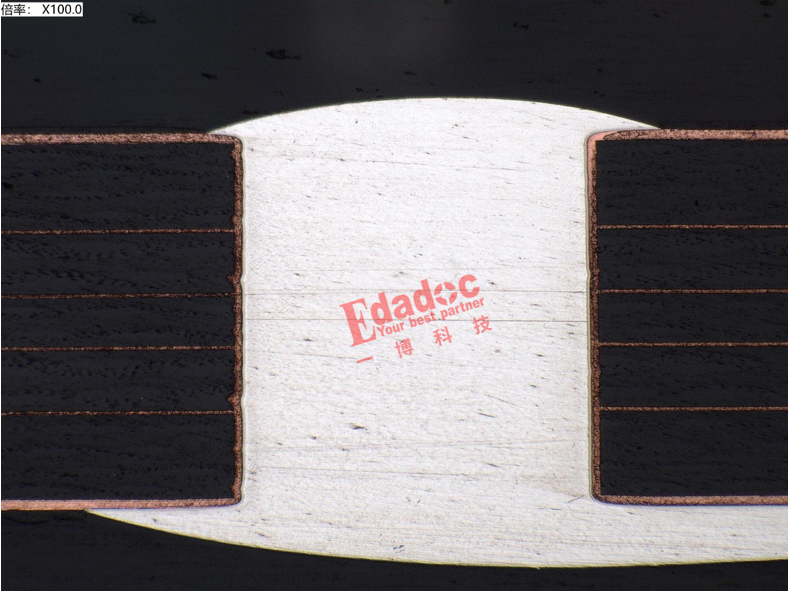

来到客户实验室，我用放大镜指给客户看切片位置，“上锡饱满，铜厚均匀，没有任何微裂纹，是个‘优等生’。”

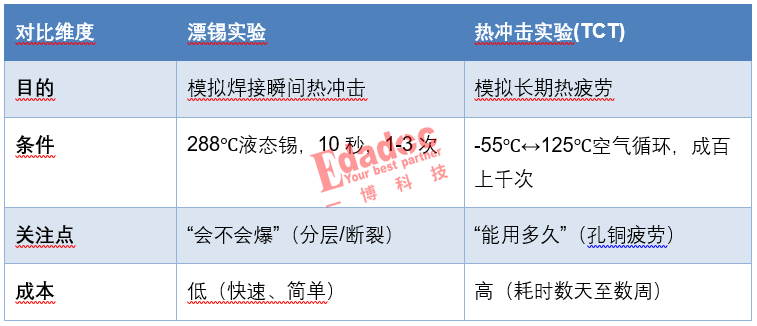

“这里有个常见误区，”我提醒道，“漂锡实验和热冲击实验（TCT）不一样。”

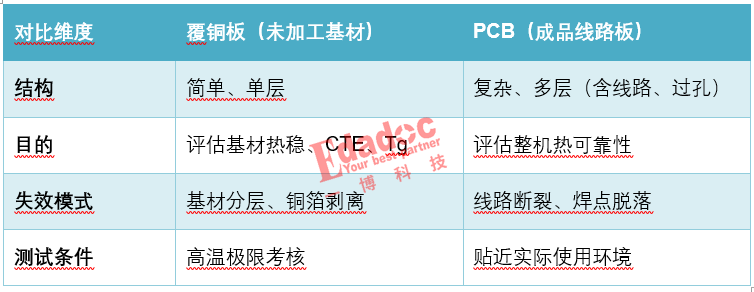

“还有，覆铜板和PCB的热应力测试也不同……”

“在一博，”我正色道，“我们不是简单‘做测试’，而是建立完整的可靠性体系。”

我们有四层防护：

设计阶段：均匀铺铜、合理规划过孔，从源头降低热应力。

材料选型：匹配基材核心参数，提升PCB耐热应力能力。

制程控制：精细化管控，减少热应力相关制程缺陷。

终极验证：以漂锡实验为核心，全面验证PCB可靠性。

客户的手指轻轻摩挲着那片“残板”，之前的疑惑已转为理解。

这片“残板”并非废料，而是PCB可靠性的“功臣”，其“残”是高温测试的痕迹，更是整批产品合格的证明。热应力测试成本不足PCB总成本的5%，却能有效规避批量不良与品牌损失，是PCB出厂前不可或缺的重要验证环节。

离开客户办公室时，夕阳正好。那片“残板”被客户郑重地收进了样品柜，和那些光鲜亮丽的新板摆在一起。
