能量回收的秘密，就藏在这张只有四个格子的象限图里

[color=rgba(0, 0, 0, 0.9)]开电动车的朋友可能都有这样的体验：堵车时走走停停，续航反而比高速狂奔更扎实。有些人会说这是因为“动能回收”，但你知道吗？这个让电动车越堵电越多的神奇功能，背后其实藏着一张每个电机工程师都必须看懂的图——电机的四象限图。

[color=rgba(0, 0, 0, 0.9)]今天我们就来聊聊这张图，搞懂了它，你也就明白了电动车为什么能回收能量、电梯下行时怎么发电，甚至能理解磁悬浮列车为啥能跑那么快。

四个格子，说透电机的“两面人生”

[color=rgba(0, 0, 0, 0.9)]电机本质上是个“能量转换器”。给它通电，它就转起来，这是电动机；反过来，你让它转，它就能发电，这是发电机。一台电机，其实同时拥有这两种“人格”。

[color=rgba(0, 0, 0, 0.9)]那么问题来了：怎么判断一台电机此刻是在“当电动机”还是在“当发电机”？

[color=rgba(0, 0, 0, 0.9)]工程师们想了个简单办法：画个坐标系。横轴是转速（代表往哪转、转多快），纵轴是转矩（代表往哪个方向使劲），然后把这两个数乘起来。如果结果是正的，电机就在往外输出力量，这是电动机状态；如果是负的，电机在被拖着走，这是发电机状态。

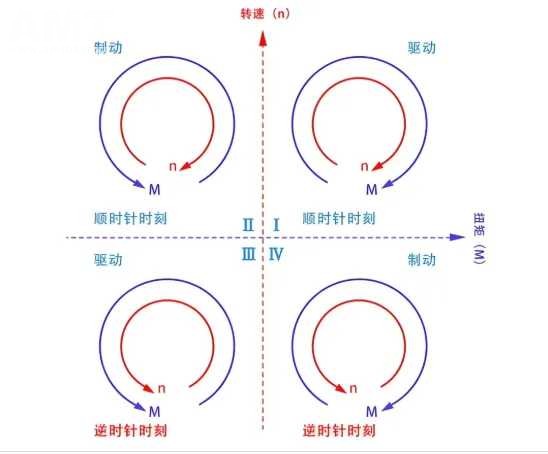

[color=rgba(0, 0, 0, 0.9)]用这个规则，就能画出这张著名的四象限图：

[color=rgba(0, 0, 0, 0.9)]第一象限（正转+正扭矩）： 车往前开，电机使劲往前拉。这是最常见的电动状态，电池放电，车子跑起来。

[color=rgba(0, 0, 0, 0.9)]第二象限（正转+负扭矩）： 车还在往前跑，但电机开始往后拽。这不就是刹车吗？重点来了——此时车轮带着电机转，电机变成发电机，把车的动能变成电，充回电池里。这就是电动车的能量回收！

[color=rgba(0, 0, 0, 0.9)]第三象限（反转+负扭矩）： 倒车时电机往后转、往后拽，还是电动状态。

[color=rgba(0, 0, 0, 0.9)]第四象限（反转+正扭矩）： 倒车时踩刹车，车还在往后溜，电机往前拽，又是发电状态。

[color=rgba(0, 0, 0, 0.9)]看到没？第二和第四象限就是能量回收的秘密武器。没有这张四象限图，我们可能永远觉得电动机就是电动机，发电机就是发电机。但有了它，工程师就能让一台电机在四个象限里自由切换，开电动车上山下山、堵车起步，能量怎么流，全在掌控中。

把旋转电机“拉直”，会发生什么？

[color=rgba(0, 0, 0, 0.9)]聊完四象限，我们再来看看电机的另一种玩法。

[color=rgba(0, 0, 0, 0.9)]电机除了按能量流向分电动机、发电机，还可以按运动方式分旋转电机和直线电机。我们平时见的大多是旋转电机，转子转圈圈输出动力。

[color=rgba(0, 0, 0, 0.9)]但如果把这个圆筒“切开、拉直”呢？旋转运动就变成了直线运动，这就是直线电机。

[color=rgba(0, 0, 0, 0.9)]

[color=rgba(0, 0, 0, 0.9)]你可能觉得这只是个几何游戏，但它带来的改变是革命性的。

[color=rgba(0, 0, 0, 0.9)]传统的直线运动怎么实现？旋转电机+丝杆+皮带+联轴器...一套传动链下来，有间隙就有误差，有摩擦就有损耗，有弹性就有振动。想精确控制位置？控制算法得把整个传动系统的变形都算进去。

[color=rgba(0, 0, 0, 0.9)]直线电机直接把负载连在动子上，中间啥都没有，电磁力直接推着负载跑。

[color=rgba(0, 0, 0, 0.9)]这带来的好处很实在：

• 精度高：没有中间环节的误差，配合光栅尺能做到纳米级定位。
• 响应快：加速能到10个G以上，毫秒级响应。
• 速度快：最高能跑到每秒10米以上。
• 没磨损：非接触驱动，理论上寿命很长。



[color=rgba(0, 0, 0, 0.9)]磁悬浮列车就是典型例子。如果还用旋转电机，必须有车轮接触轨道跑，速度一快就摩擦生热、磨损加剧。而直线电机+磁悬浮，完全消除机械接触，列车时速能突破500公里，彻底打破了轮轨的物理极限。

[color=rgba(0, 0, 0, 0.9)]在高端制造领域，直线电机更是“隐形推手”。半导体光刻机、晶圆检测设备里，它负责纳米级的精密定位；高端3D打印机用直线电机驱动喷头，打印精度和速度都上了一个台阶；手机屏幕的切割、锂电池的生产线，都离不开它的身影。可以说，没有直线电机，就没有今天的精密制造。

直流还是交流？这是个问题

[color=rgba(0, 0, 0, 0.9)]讲到这里，可能有人会问：那电机分直流和交流，又是怎么回事？

[color=rgba(0, 0, 0, 0.9)]简单说，直流电机用直流电，交流电机用交流电。直流电机好处是控制简单，给电就转，调速也方便，启动劲大。但它有个致命伤——电刷和换向器。这是机械接触的东西，转速一高就磨损，火花四溅，不适合高速大功率场合。

[color=rgba(0, 0, 0, 0.9)]交流电机反过来，没电刷、结构简单、皮实耐造，能做得很大、转得很快。现在电动汽车上主流用的是交流电机（感应电机或永磁同步电机），工业领域更是交流电机的天下。

[color=rgba(0, 0, 0, 0.9)]但交流电机控制起来比直流复杂得多，需要变频器、复杂的控制算法。不过随着半导体技术发展，这都不是事儿了。现在趋势很明显：直流电机正在被交流电机取代，除了少数特殊场合，大部分新设备都在用交流电机。

一张图引发的思考

[color=rgba(0, 0, 0, 0.9)]回头看，无论是四象限图里的能量流动，还是直线电机带来的精度革命，亦或是交直流的此消彼长，背后都指向一个道理：电机这个诞生一百多年的老物件，到今天还在不断进化。

[color=rgba(0, 0, 0, 0.9)]四象限图让工程师看懂了能量怎么流，才有了电动车的能量回收；把旋转电机拉直，才有了精密制造里的直线电机；用交流取代直流，才有了高铁和电动车的爆发。

[color=rgba(0, 0, 0, 0.9)]技术往往就是这样，一张图、一个想法，就能打开一扇新的大门。
